TAGLIO
12/17/98
Taglio su acciaio al carbonio
Gas plasma: O
2
Protezione: O
2
ed N
2
Taglio: 70 A
Valori di portata Valori di portata* Altezza
prova preflusso % prova taglio % Distanza iniziale di
Spessore Plasma Protezione Preflusso Tensione torcia Velocità sfondamento Ritardo di
del materiale — O
2
O
2
N
2
O
2
N
2
d’arco lamiera** di corsa *** sfondamento
(GA) (Pòll) (mm) (rosso) (rosso) (rosso) (V) (mm) (m/min.) (mm) (quadr.) (sec.)
16 0,060 1,5 — 25 0 100 5 75 107 1,5 7,11 2,5 0 0,1
14 0,075 1,9 25 107 1,5 5,84 2,5 0 0,1
12 0,105 2,7 25 109 2,0 4,70 3,0 0 0,1
10 0,135 3,4 25 114 2,0 3,81 3,0 ,5 0,2
3⁄16 4,8 25 119 2,0 3,05 3,0 1 0,3
1⁄4 6,4 40 129 2,0 2,54 3,0 2 0,5
3⁄8 9,5 40 135 2,5 1,65 4,0 4 1,0
Le pressione in entrata dei gas O
2
ed N
2
devono essere comprese tra 7,2 e 9,2 bar per tutti gli spessori di
materiale.
* Aumentando leggermente i valori di portata di O
2
ed N
2
per la prova di preflusso è possibile aumentare la
capacità di sfondamento sui materiali più spessi elencati qui sopra. Tuttavia, aumentando eccessivamente i
valori di portata per il preflusso, si rischia di compromettere l’affidabilità di avviamento del plasma (mancate
accensioni).
** Il margine di errore per la distanza torcia-lamiera è di ± 0,005 pollici (± 0,125 mm). Quando si adopera un THC,
il margine di errore è di ± 1 volt.
*** Misurata dalle punte dell’adattatore di protezione 020949.
Sono disponibili consumabili antiorari (CCW) per il taglio speculare.
Se si verificano dei problemi durante il processo di taglio e si ritiene che possano essere dovuti ai valori di portata,
consultare la Sezione 5, Manutenzione, Controlli Contropressione Sistema Gas.

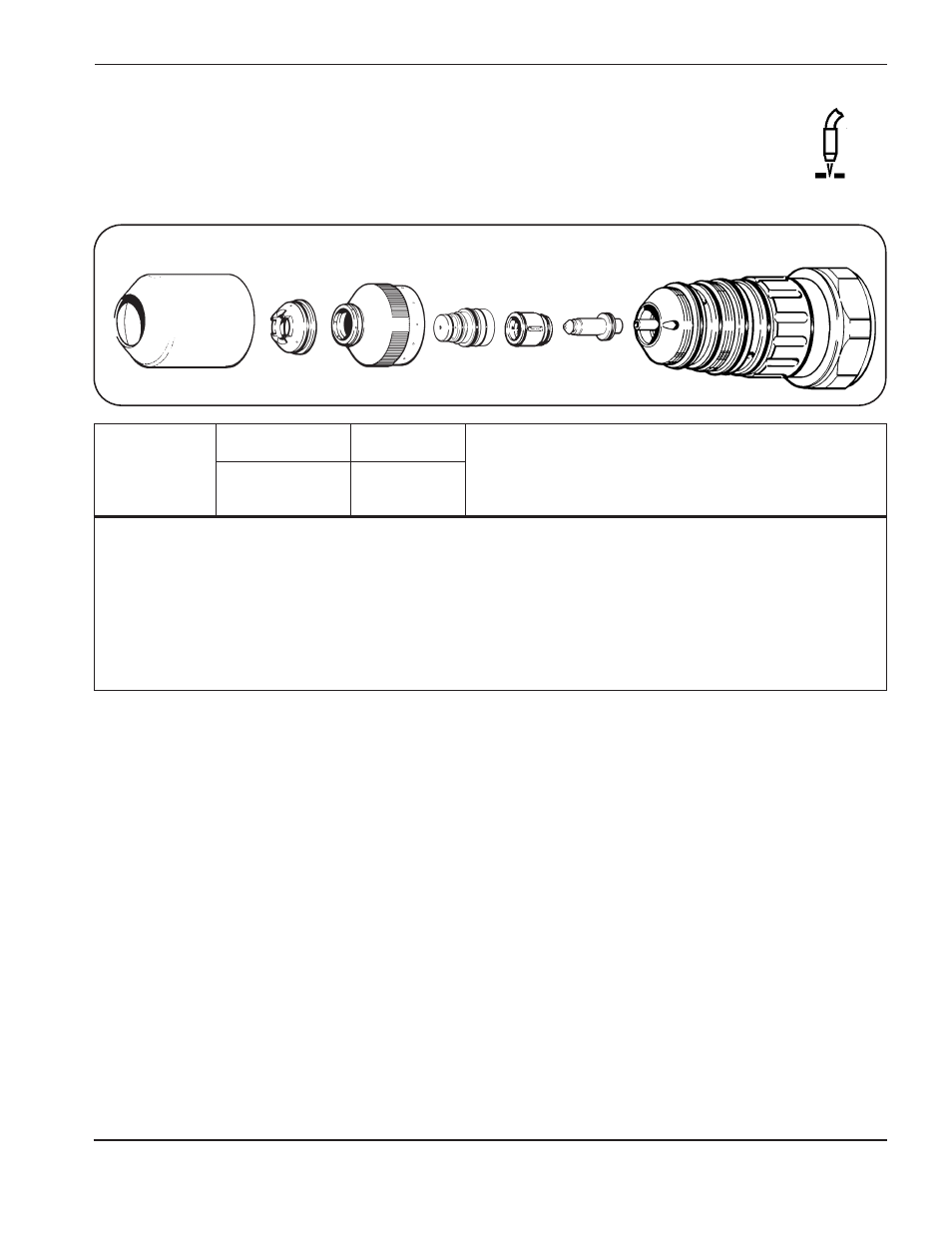

Protezione
020796 Ugello
020647 Elettrodo
120112
Cappuccio interno
020795
Anello
diffusore
020789
Torcia PAC186
120349 Cappuccio schermato
020634/020687
