USO
HD3070 (consolle del gas manuale) Manuale di istruzioni 4-11
10/15/98

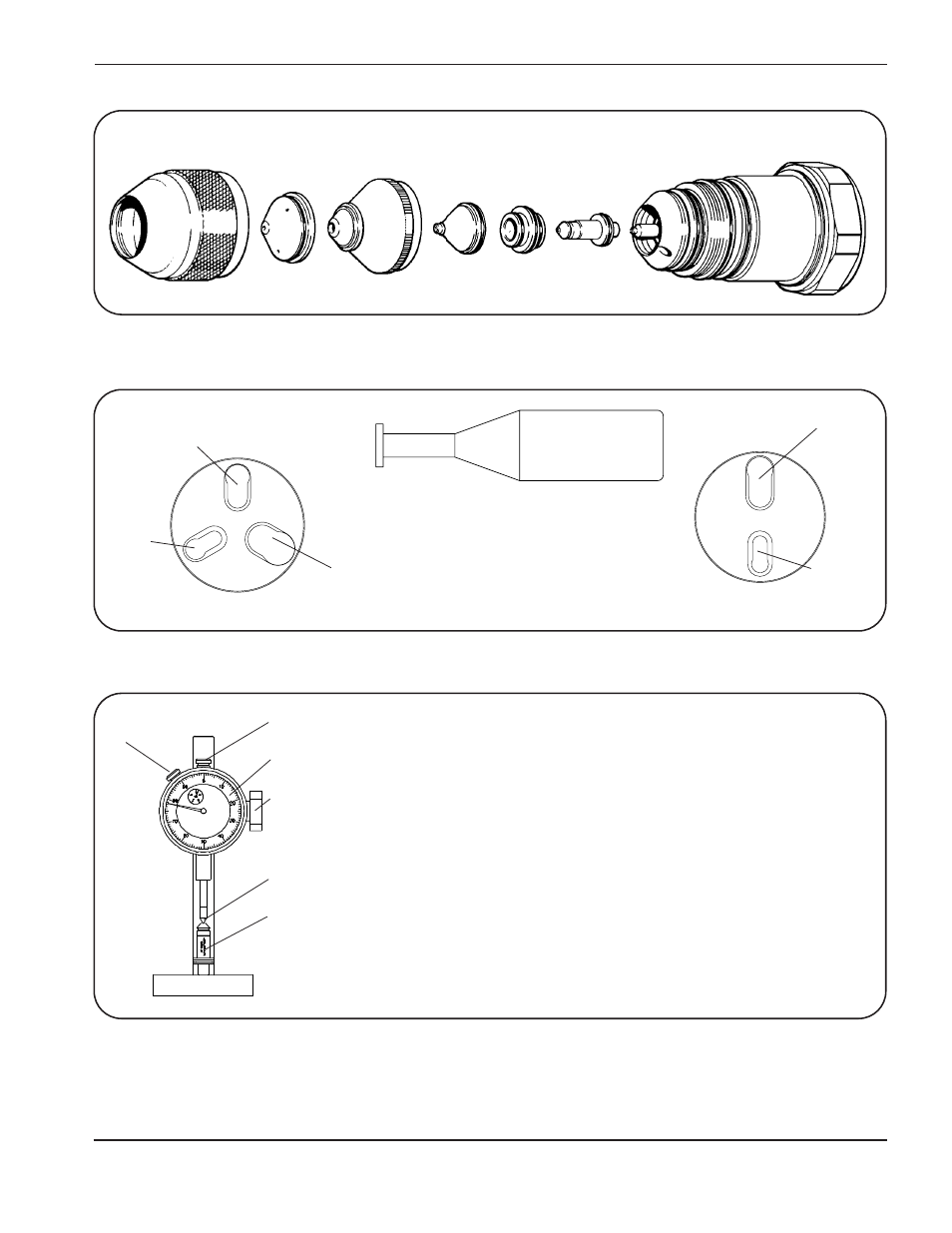

Figura 4-4 Ricambi torcia PAC184 per acciaio al carbonio a 15 e 30 ampere
Figura 4-5 Attrezzi per lo smontaggio dei ricambi torcia
Figura 4-6 Profondimetro per l’incavo dell’elettrodo (004630)
Cappuccio schermato
120221/120543
Protezione
120222
Cappuccio
interno
120219
Anello
diffusore
120212
120218
30 A
Elettrodo
120209
Torcia PAC184
120208
Questo attrezzo viene usato per controllare la profondita
dell’alvelolatura dell’elettrodo. Per usarlo, procedere nel
modo seguente:
1. Allentare la manopola di regolazione dell’altezza ed
inserire l’elettrodo come mostrato. Serrare la
manopola di regolazione dell’altezza.
2. Assicurarsi che la punta tocchi la superficie piatta
accanto all’alveolatura.
3. Allentare la vite di bloccaggio del comparatore a
quadrante, azzerare il comparatore e serrare
nuovamente la vite di bloccaggio.
4. Abbassare la punta nell’alveolatura e leggere sul
comparatore il valore di profondita registrato.
5. Sostituire l’elettrodo se la profondita dell’alveolatura
indicata dal comparatore e superiore a 1,0 mm. Nota:
il comparatore in figura mostra una profondita di poco
superiore a 0,5 mm.
Per sollevare ed abbassare la punta
Vite di fermo
Comparatore a quadrante
Manopola di regolazione
dell’altezza
Punta
Elettrodo
Ugello
120277
15 A
Ugelli per acciaio al
carbonio a 15, 30 e 50
ampere e per acciaio inox a
30 ampere
Protezioni/ugello per
acciaio inox a 50 ampere e
70 ampere
Ugello
Elettrodo
Tutti gli
elettrodi ed
ugello da
100 ampere
Attrezzo per PAC186 (004555) Attrezzo per PAC184 (004670)
Utensile per l’anello diffusore PAC186
