APPENDICE C
10/15/98
HD3070 (consolle del gas manuale) Manuale di istruzioni c-3
Cablaggio da 1X2 del controllo corrente remoto al selettore numerico
Funzionamento
Impostare la corrente desiderata mediante l’interruttore a rotellina del Controllo Corrente Remoto. Consultare le
Tabelle di Taglio per i settaggi della corrente per i vari tipi e i vari spessori di materiali da tagliare.
Dal piedino
1x2 di RCC Colore Rotellina
8 Giallo N. 1-4
7 Arancione N. 1-2
6 Blu N. 1-1
5 Marrone N. 2-8
4 Verde N. 2-4
3 Rosso N. 2-2
2 Bianco N. 2-1
11 Nero N. 2-comune
12 Grigio N. 2-8
13 Viola N. 3-1
Controllo Corrente Remoto
Rotellina

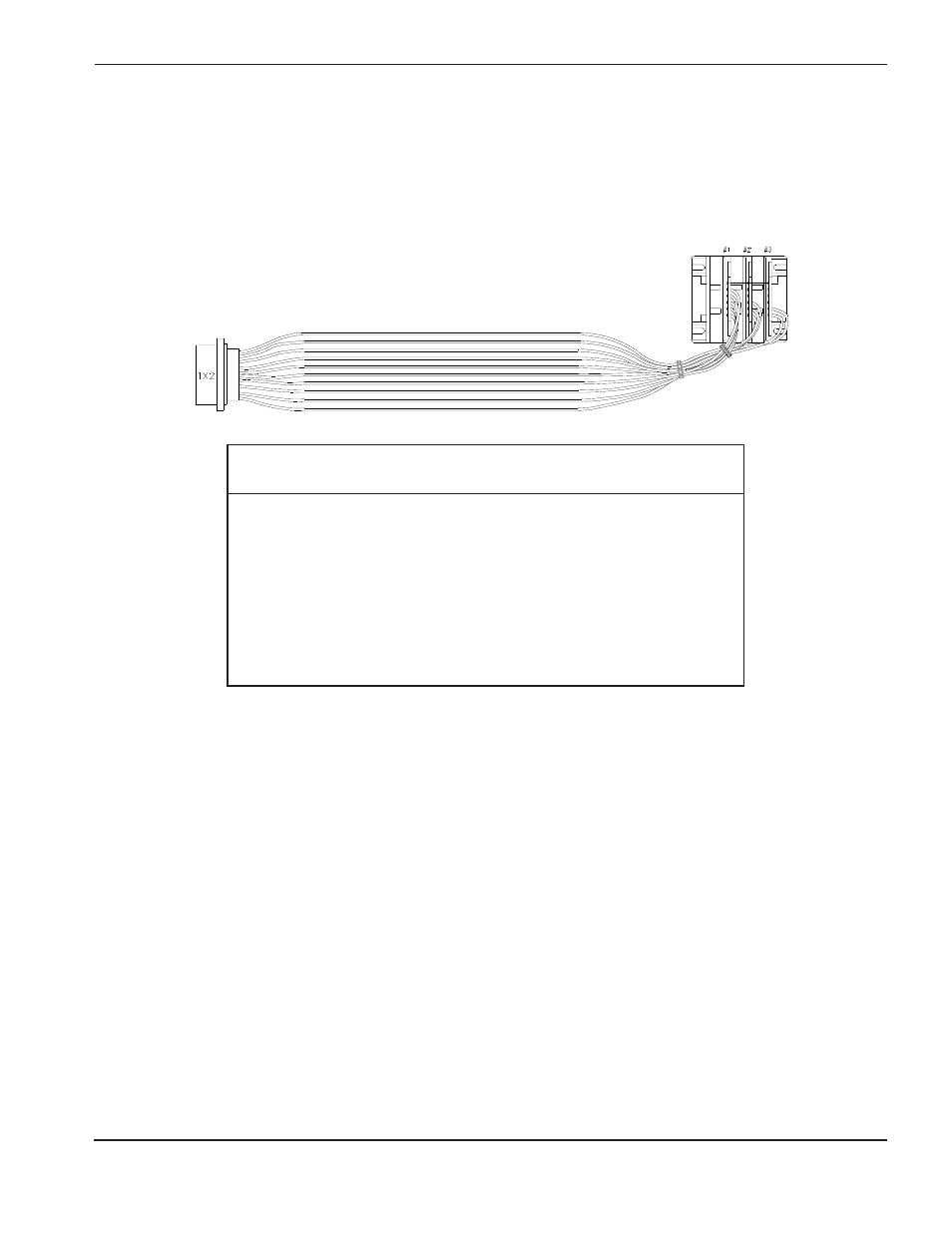

Figura c-2 Cablaggio da 1X2 del Controllo Corrente Remoto all’interruttore a rotellina
