APPENDICE C
10/15/98
c-2
HD3070
(consolle del gas manuale) Manuale di istruzioni
6-1/2 in.
8-1/2 in.
6-1/4 in.
3.38 in.
Fori diam.
4 mm
1-11/64 in.
.5 in.

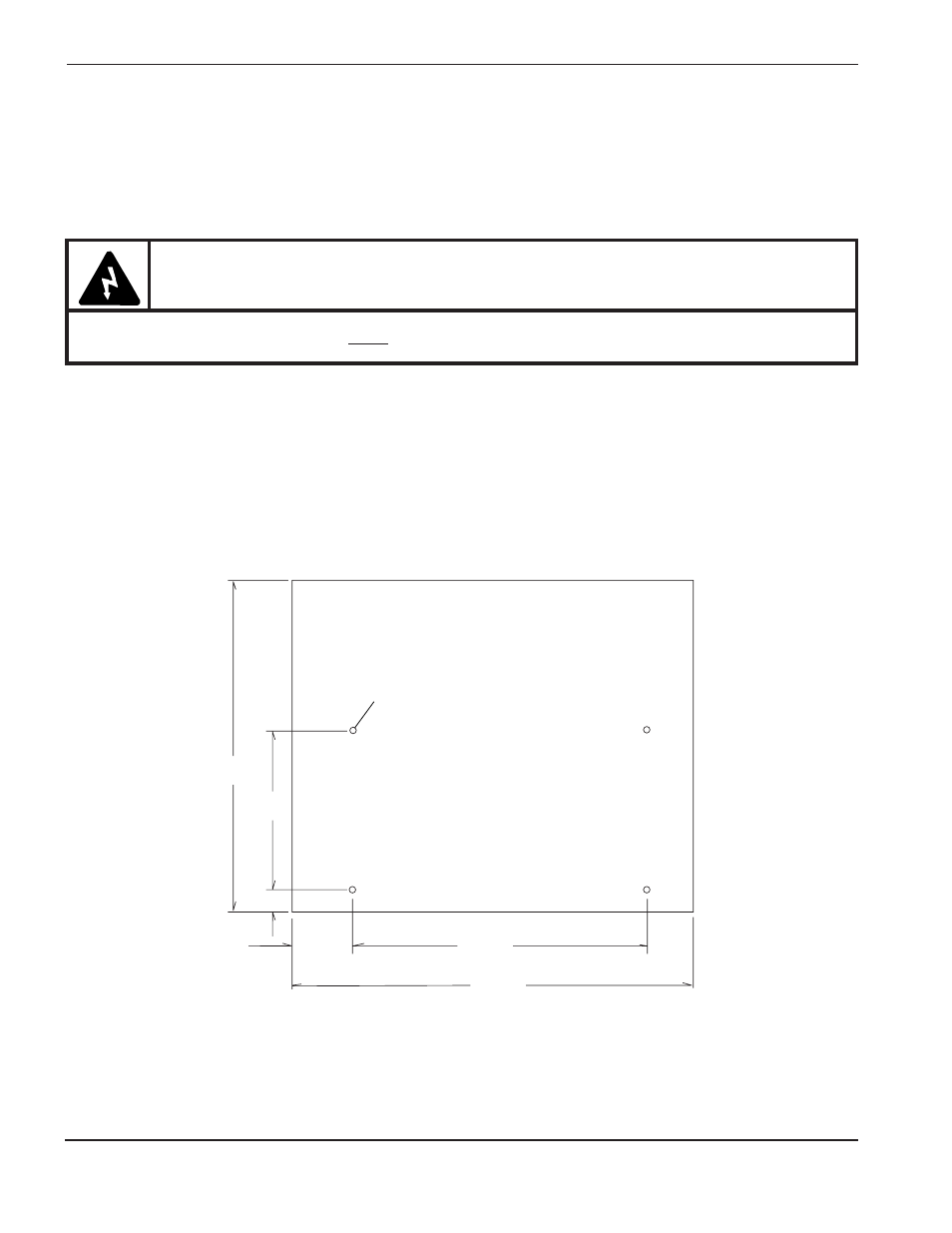

Figura c-1
Dimensioni di montaggio del Controllo Corrente Remoto
Introduzione
Questa appendice consente ad un tecnico di installare il controllo corrente remoto (RCC) opzionale sul sistema di
taglio plasma HD3070. L'RCC è composto da due elementi: la scatola del controllo corrente remoto (078050) ed il
cavo di setpoint della corrente. L'RCC si interfaccia con l'alimentatore tramite il cavo di setpoint della corrente.
Installazione
1. Montare il controllo corrente remoto in modo che sia facilmente accessibile. Consultare la figura c-1.
2. Interfacciare il RCC con l’alimentatore tramite il cavo del setpoint di corrente, facendo riferimento alla Sezione 3,
Installazione, pagina 3-23, alla Figura 3-19, alle lunghezze dei cavi di setpoint della corrente e all’elenco delle
funzioni dei fili riportati in Figura 3-22.
AVVERTENZA
ALTA TENSIONE!
L’alimentatore deve essere staccato prima dell’installazione.
