MANUTENZIONE ORDINARIA
5-26 HD3070 (consolle del gas manuale) Manuale di istruzioni
17
REC2
REC3 REC4
REC1
LED Relè
spegnimento
automatico
(D26)
P5.1 LED
Consenso
uscita
(D20) LED +12
VCC (D6) LED Relè
corrente CR4
(D13)
P5.4

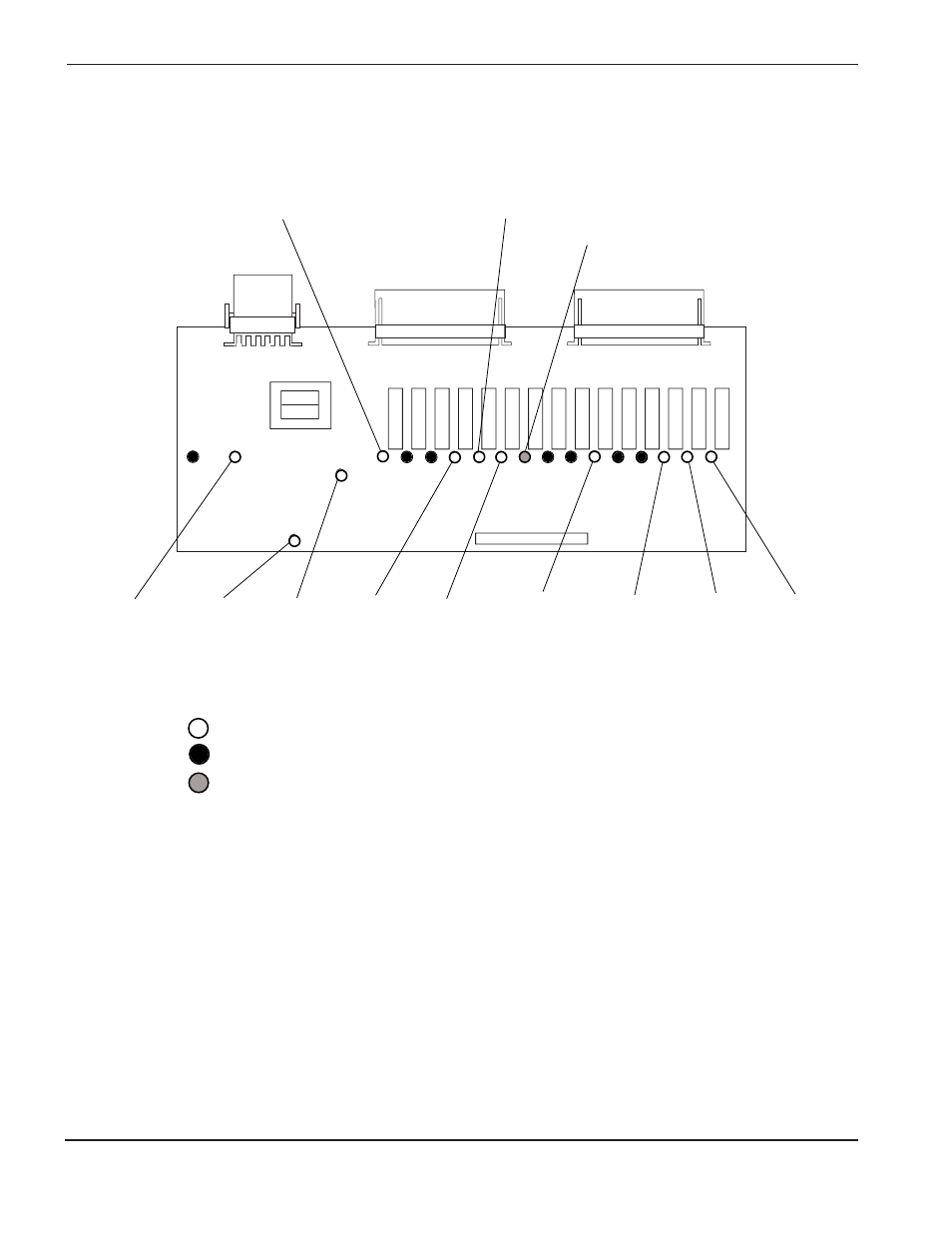

Figura 5-6 Stato LED della scheda relè dell’alimentatore (3 di 4)
LED Relè conteggio
interruzioni arco
(D22)
P3.7 LED Contattore
principale CON1
(D12)
P5.5
1
LED Trasformatore
AT (D10)
P5.7
1 – Si accende quando si verificavo gli errori 7, 8, 9, o 10.
2 – Si accende quando si usa una corrente maggiore o uguale a 50 A.
3 – Si accende all’avvio; si spegne dopo il trasferimento dell’arco.
4 – Resta acceso fino a che l’arco non si trasferisce; si spegne dopo il
trasferimento dell’arco.
5 – Si accende quando vengono usati gas Aria e CH
4
.
6 – Si accende quando vengono usati gas H35 e N
2
.
7 – Si accende quando vengono usati gas O
2
e N
2
.
Alimentatore
Stato LED scheda relè – Preflusso
LED Relè
arco pilota
CR1 (D11)
P5.6
2 3 4
7 5
LED illuminato
LED non illuminato
LED temporaneamente acceso
LED O
2
e
gas N
2
(D18)
P6.7
LED Aria e
gas CH
4
(D16)
P6.5
LED Preflusso
gas protezione
(D7)
P6.2 LED H35 e
gas N
2
(D17)
P6.6
6
