MANUTENZIONE ORDINARIA

HD3070

(consolle del gas manuale) Manuale di istruzioni

5-15

Individuazione dei guasti tramite i LED di stato

Assicurarsi che l’alimentatore abbia superato i Controlli iniziali, indicati in precedenza in questa sezione, prima di
passare all’individuazione dei guasti mediante i LED di STATO. Quando uno qualsiasi dei LED di STATO non si
accende (per OVERTEMP, non si spegne) è presente una condizione di guasto che deve essere corretta per far
funzionare l’alimentatore del sistema HD3070. I LED sono collegati in serie: in questo modo, il primo LED che non
si accende (per OVERTEMP, che non si spegne) indica la prima condizione che deve essere corretta. Fare
riferimento ai problemi ed alle possibili cause e soluzioni ed ai diagrammi di flusso di individuazione dei guasti
riportati di seguito. Consultare gli schemi elettrici, gli schemi dell’impianto del gas e di quello di raffreddamento in
fondo al manuale.

1. LED RHF INTERLOCK non

illuminato:

1.1 Lo sportello della Consolle Alta Frequenza Remota (RHF)

potrebbe non essere chiuso completamente.
Questo LED si accende quando l’interruttore S1, situato sulla
Consolle ad alta frequenza remota, si chiude. Se lo sportello è
chiuso, controllare i pin, i connettori ed il relativo cablaggio per
verificare che vi sia continuità dalla presa 2X1 alla 1X5.

Riparare e/o sostituire i componenti difettosi, se necessario.

Problemi

Possibili cause e soluzioni

2. LED OVERTEMP

(SURRISCALDAMENTO)
illuminato:

2.1. Il trasformatore principale T2 o il chopper sono surriscaldati.

Questo LED si spegne quando il trasformatore principale (T2)
funziona in una gamma di temperature normale (al di sotto di 165
°C) ed anche il chopper funziona nella gamma di temperature
normale (al di sotto di 82 °C). Quando si verifica un
surriscaldamento, il termostato TS1 (trasformatore) o TSW1
(chopper) si apre e causa l’accensione del LED.

• Controllare i termostati TS1 e TSW1 (normalmente chiusi).

• Controllare i pin, i connettori ed il relativo cablaggio verso i

termostati.

• Lasciar in funzione le ventole e provare a riaccendere il
sistema dopo un’ora. Se il LED continua ad accendersi, potrebbe
essere necessario sostituire il trasformatore o il chopper.

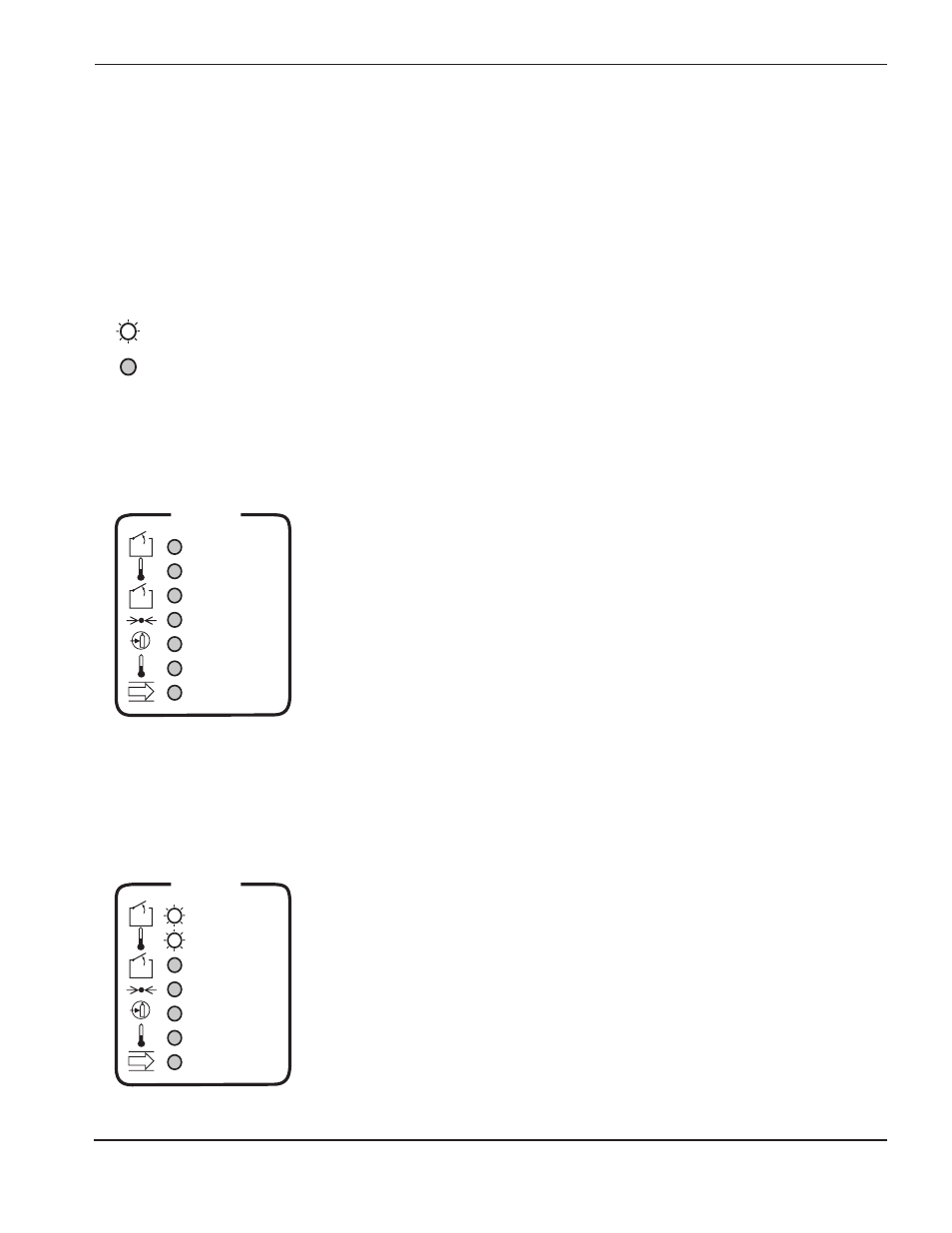

LED non illuminato

LED illuminato

RHF INTERLOCK

OVER TEMP

EXT INTERLOCK

GAS SYSTEM

GAS PRESSURE

COOLANT TEMP

COOLANT FLOW

STATUS

3070STAT.01
