MANUTENZIONE ORDINARIA
HD3070 (consolle del gas manuale) Manuale di istruzioni 5-23
17

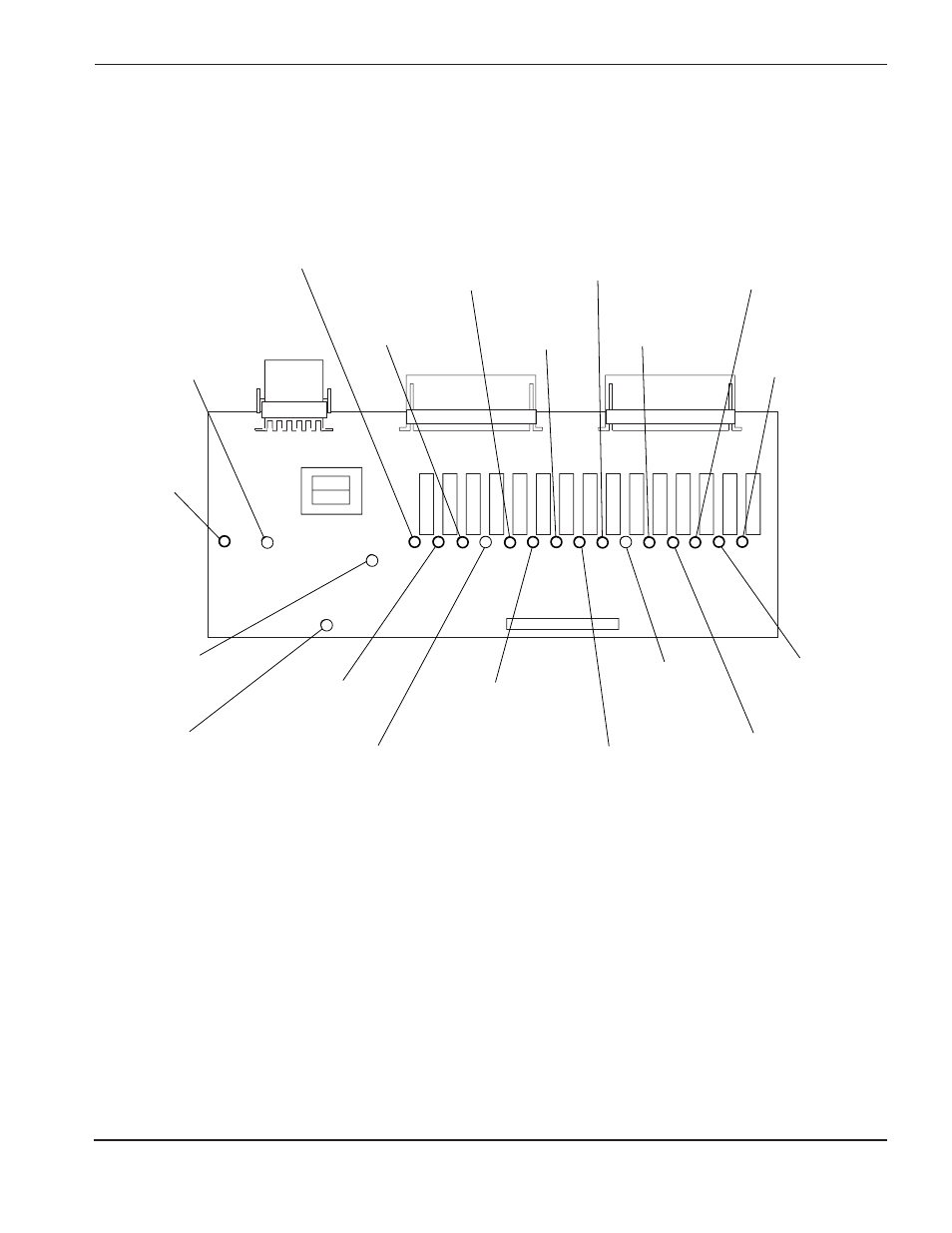

Figura 5-5 Scheda relè dell’alimentatore (1XPCB4)
REC2
REC3 REC4
REC1
LED Relè
spegnimento
automatico (D26)
P5.1
LED +12 VCC
(D6)
LED Consenso uscita
(Microprocessore
pronto) (D20)
LED
Movimento
macchina
(D24)
P5.0
LED Relè
arco pilota
CR1 (D11)
P5.6
LED H35 e
gas N
2
(D17)
P6.6
LED Relè
non usato
(D15)
P6.4
LED Relè corrente
CR4 (D13)
P5.4
LED Relè
non usato
(D28)
P5.2
LED Aria e gas
CH4 (D16)
P6.5
LED
Trasformatore
AT (D10)
P5.7
LED Funz.
normale gas
protezione (D14)
P6.3
LED Preflusso
gas protezione
(D7)
P6.2
LED Contattore
principale CON1
(D12)
P5.5 LED Relè conteggio
interruzioni arco (D22)
P3.7
LED O
2
e gas N
2
(D18)
P6.7
LED Accensione/
spegnimento plasma
(D9)
P6.0
LED Relè non
usato (D19)
P5.3
LED Non
usato (D8)
P6.1
