MANUTENZIONE ORDINARIA
HD3070 (consolle del gas manuale) Manuale di istruzioni 5-19
17
Spie della scheda di controllo dell’alimentatore
LED Codice di errore
Il microcontroller sulla scheda di controllo 1XPCB3 avverte l’utente quando si verificano certi errori nel sistema
HT2000, facendo lampeggiare la spia CODICE DI ERRORE sul scheda di controllo. Il coperchio anteriore
dell’alimentatore deve essere rimosso per osservare la scheda di controllo 1XPCB3 e la spia CODICE DI ERRORE
(figura 5-3).
Il LED CODICE DI ERRORE lampeggia per 0.5 e resta spento per 0.5 secondi con una pausa di 2 secondi prima
di ripetere la sequenza di lampeggio. Il numero di lampeggi tra le pause di 2 secondi indica uno degli errori elencati
di seguito. Durante il lampeggio del codice di errore, tutte le uscite dalla scheda di controllo vengono spente e
l’alimentatore passa nel modo di attesa. Dopo che l’errore è stato corretto, è possibile riprendere il funzionamento
normale del sistema.

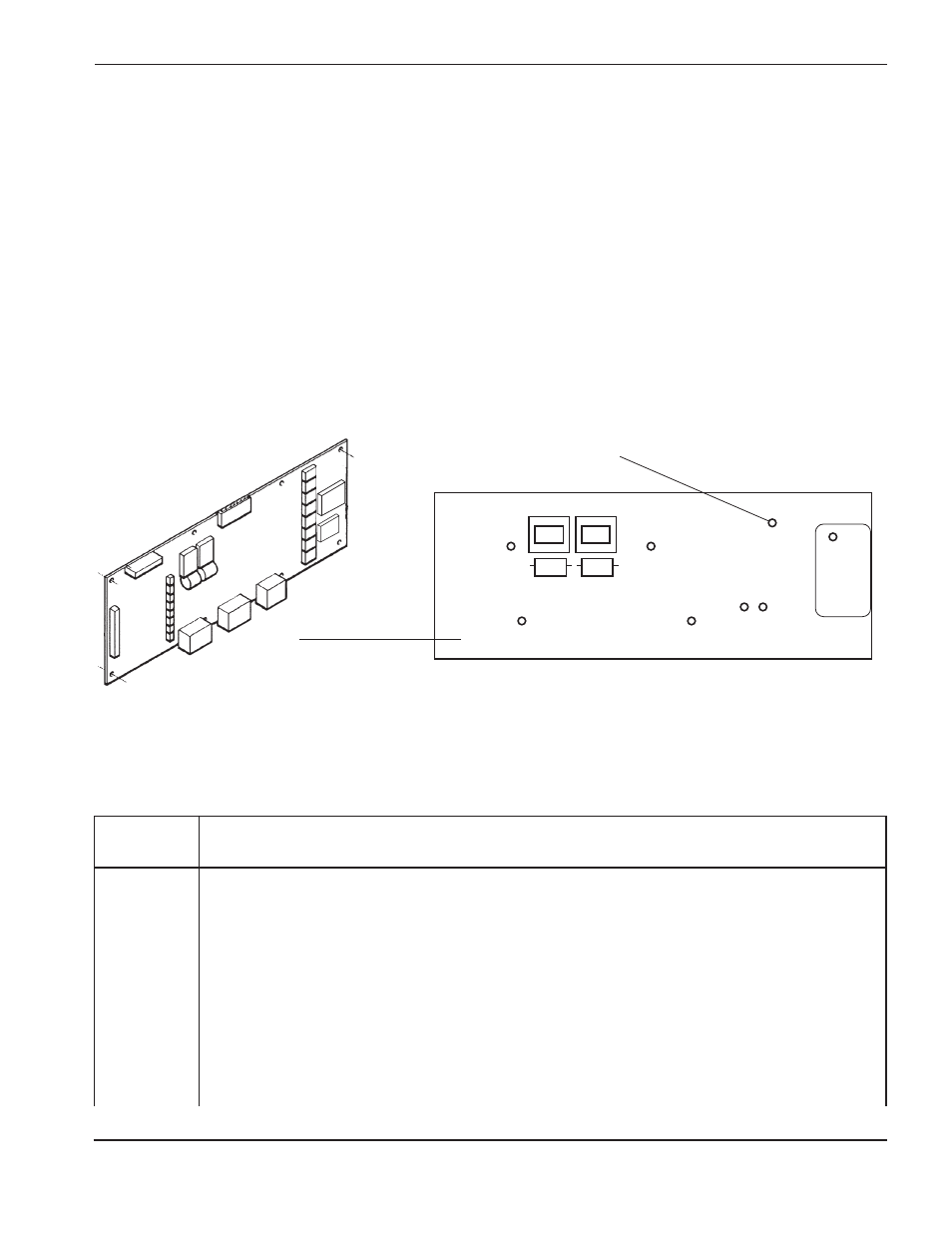

Figura 5-3 Posizione del LED Codice di errore sulla scheda di comando dell’alimentatore
ERROR CODE LED
1XPCB3
Descrizioni dei codici di errore della scheda di comando dell’alimentatore
Numero di
lampeggi
Spiegazione
acceso (non) Indica che si è verificato un errore interno nella RAM o ROM del microprocessore durante
lampeggiante) l’esecuzione dell’autodiagnostica (l’alimentatore si spegne). Sostituire il microprocessore U9 o la
scheda di controllo PCB 1XPCB3.
1 Indica che è necessario rabboccare il serbatoio del refrigerante.
2** Indica che un “blocco” non è soddisfatto. Il mancato soddisfacimento di un blocco viene indicato
dai LED sul pannello anteriore dell’alimentatore. Fare riferimento alla Sezione 4,
Funzionamento, Controlli e Spie per la descrizione dei LED.
3** Indica che il segnale di MANTENIMENTO ingresso (per sistemi multitorcia) non è stato
rilasciato entro 10 secondi dopo la fine del preflusso.
4** Indica che l’alta frequenza non è stata disponibile per innescare l’arco pilota entro 1 secondo.
Controllare la portata di gas e le relative pressioni.
