- ITALIANO -
- 11 -
I
NSTALLAZIONE
I
NSTALLAZIONE
M
ULTI
COM
301
1.
Collegare la porta UPS SERIAL del dispositivo alla porta seriale dell’UPS utilizzando il cavo in
dotazione all’UPS.
2. Collegare il cavo seriale null-modem DB9-DB9 alla porta SERIAL 1.
3. Collegare il bus 485 o il cavo seriale DB9-RJ45 alla porta SERIAL 2.
4.
Collegare l’alimentatore al dispositivo.
L
’alimentatore deve essere collegato ad una presa protetta da UPS
I
NSTALLAZIONE
M
ULTI
COM
302
1.
Se l’UPS è dotato del by-pass per manutenzione e non si vuole interrompere l’alimentazione
del carico, attivarlo seguendo le indicazioni riportate sul manuale d’uso dell’UPS.
2.
Spegnere l’UPS.
3. Rimuovere il coperchio dello slot di espansione togliendo le due viti di fissaggio.
4. Inserire MultiCOM 302 nello slot.
5. Montare il coperchio fornito con il MultiCOM 302 fissando le due viti.
6. Collegare il cavo seriale null-modem DB9-DB9 a SERIAL 1.
7. Collegare il bus 485 o il cavo seriale DB9-RJ45 a SERIAL 2.
8.
Riaccendere l’UPS e togliere il by-pass di manutenzione (se precedentemente attivato).

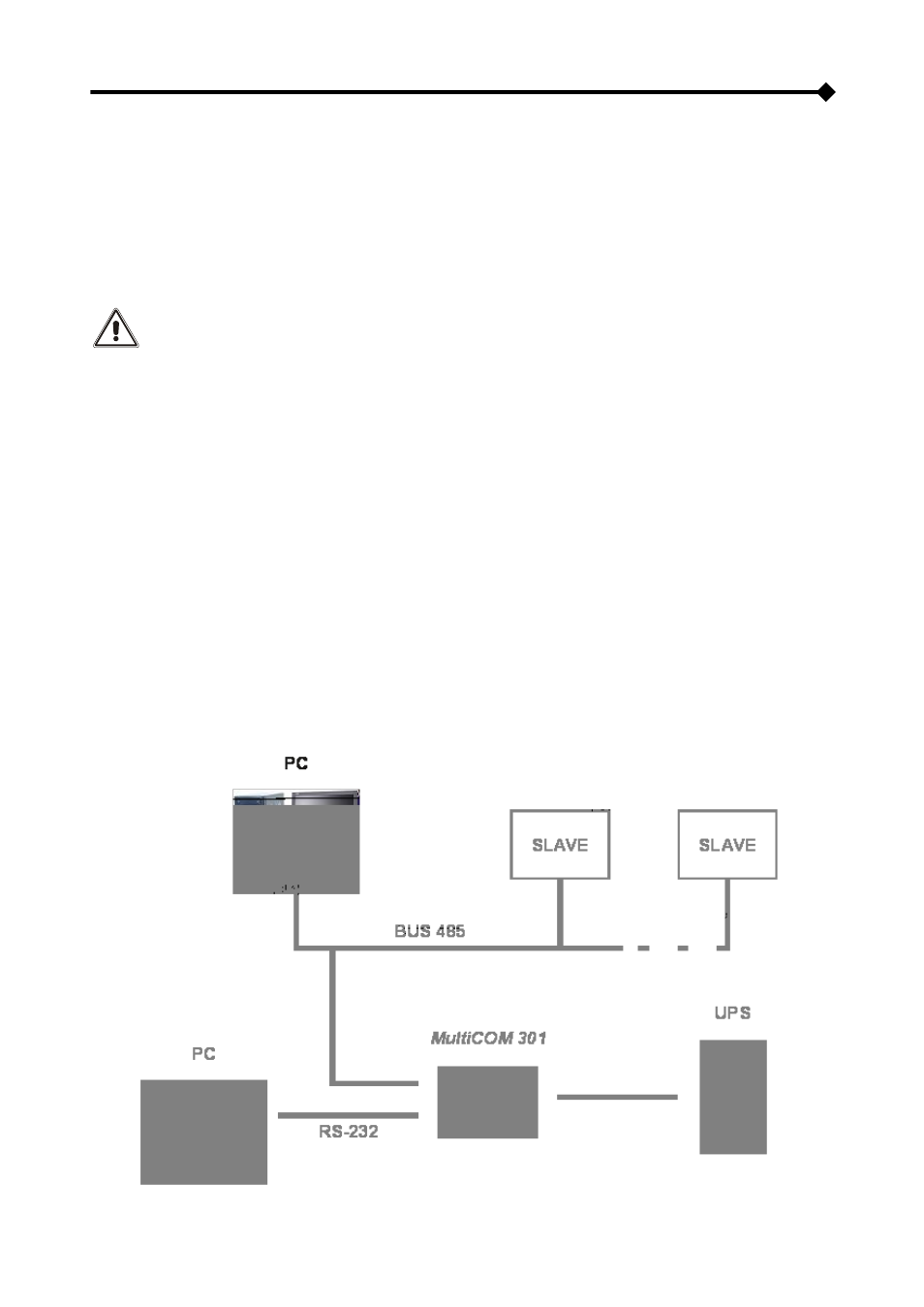

I
NSTALLAZIONE TIPICA
Di seguito viene riportato un esempio di installazione tipica del MultiCOM 301.
