HEIDENHAIN CNC PILOT 4290 333
6.1
7 Esempio

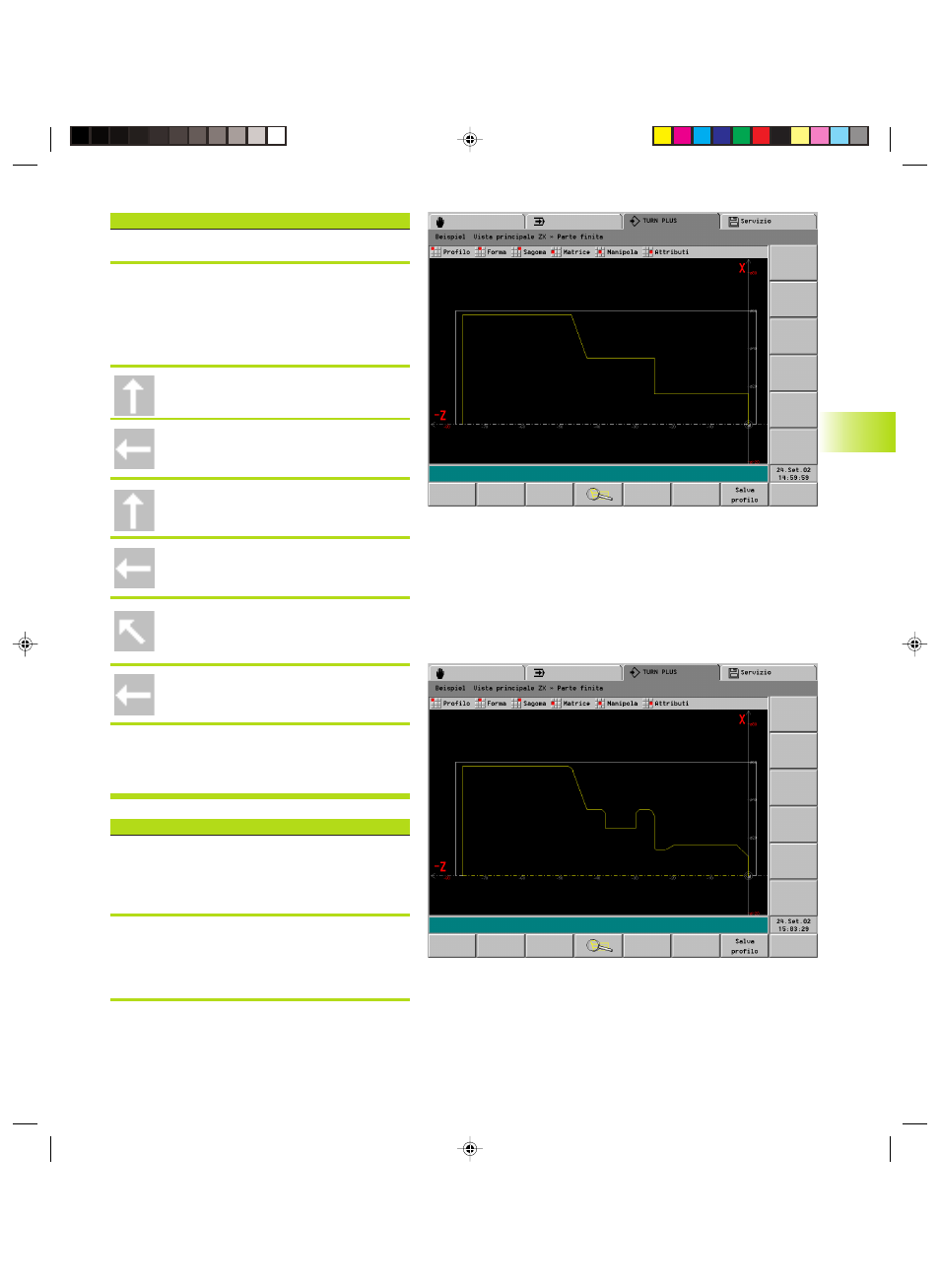

Definizione profilo base
Selezionare ”Pezzo - Parte finita”
<
Finestra di dialogo ”Punto (punto di partenza del
profilo)”:
■ X = 0
■ Z = 0
■ ”OK”; TURN PLUS rappresenta il punto di partenza
<
Selezionare
X = 16 e confermare con ”OK”
<
Selezionare
Z = –25 e confermare con ”OK”
<
Selezionare
X = 35 e confermare con ”OK”
<
Selezionare
Z = –43 e confermare con ”OK”
<
Selezionare
X = 58
W = 70 e confermare con ”OK”
<
Selezionare
Z = –76 e confermare con ”OK”
<
■ 2 * tasto ESC
■ ”Chiudere profilo?” – Confermare con ”Sì”: viene
creato il profilo base
Definizione elementi sagomati
Selezionare ”Forma - Smusso”
■ Selezionare ”Spigolo maschio”
■ Finestra di dialogo ”Smusso”
■ Larghezza smusso = 3 mm
<
Selezionare ”Forma - Raccordo”
■ Selezionare ”Spigoli per raccordo”
■ Finestra di dialogo ”Raccordo”:
■ Raggio raccordo = 2 mm
<
