HEIDENHAIN CNC PILOT 4290 327
Abbreviazioni
SBI: limitazione di taglio interna
SU: linea di limitazione sgrossatura (SU = sbl + ULI)
sbl: lunghezza base sgrossatura (”punto posteriore più profondo” del
profilo interno)
ULI:lunghezza sporgenza interna (parametro di lavorazione 4)
nbl: lunghezza utile utensile (parametro utensile)
6.16 Note di lavorazione
Limitazioni per la lavorazione interna
■ Preforatura
SBI limita l'operazione di foratura.
■ Sgrossatura
SBI o SU limitano l'operazione di sgrossatura.
SU = lunghezza base sgrossatura (sbl) + lunghezza sporgenza
interna (ULI)
Per evitare ”anelli” durante la lavorazione, TURN PLUS tralascia una
zona di 5° prima della linea di delimitazione della sgrossatura.
■ Finitura
sbl limita l'operazione di finitura.

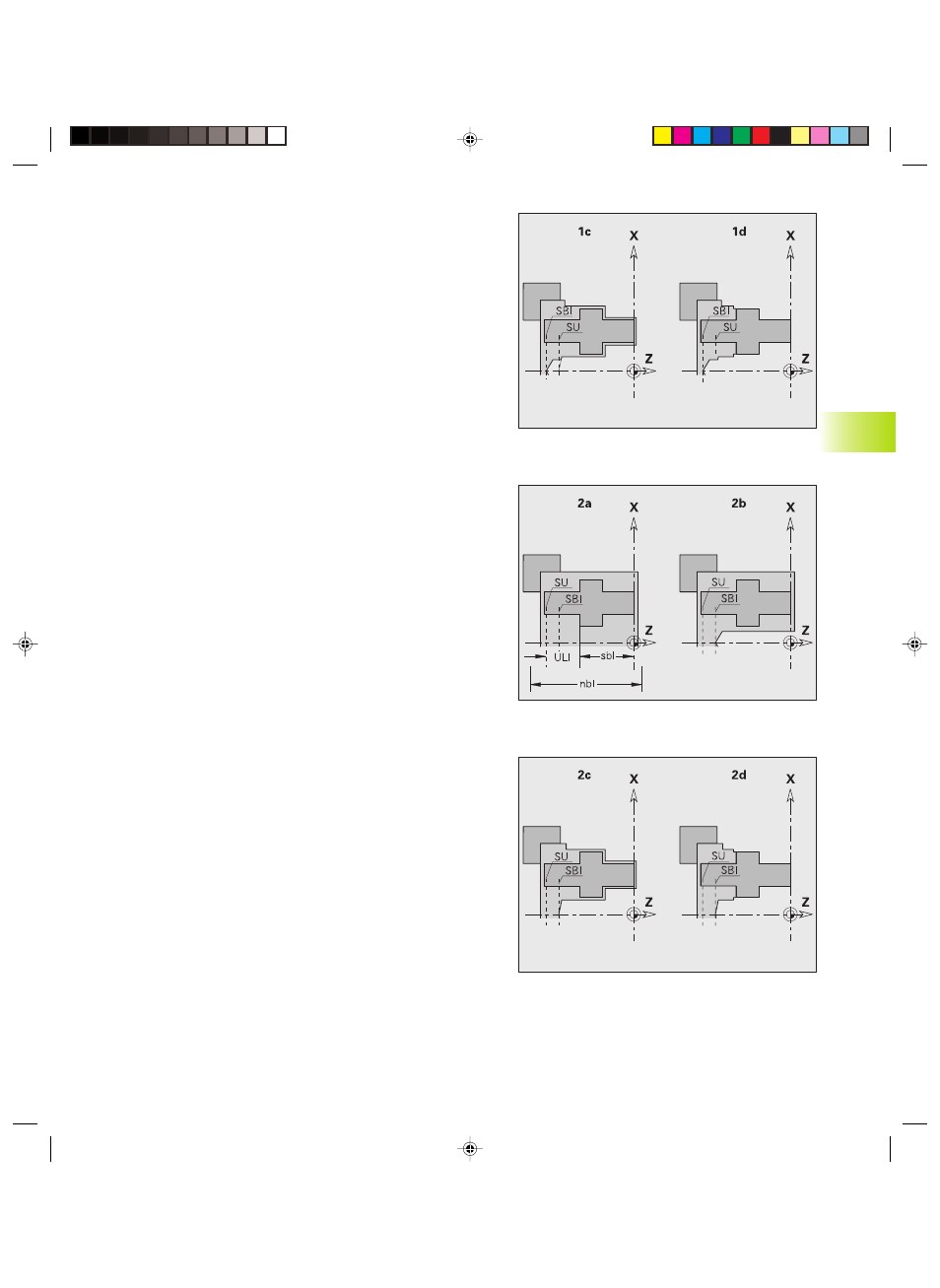

Le figure mostrano le quote (a), la lavorazione di foratura (b), la
lavorazione di sgrossatura (c) e la lavorazione di finitura (d).
Esempio 1
La linea di limitazione sgrossatura (SU) si trova prima della limitazione
di taglio interna (SBI).
Esempio 2
La linea di limitazione sgrossatura (SU) si trova dopo la limitazione di
taglio interna (SBI).
