6 TURN PLUS 332
6.1

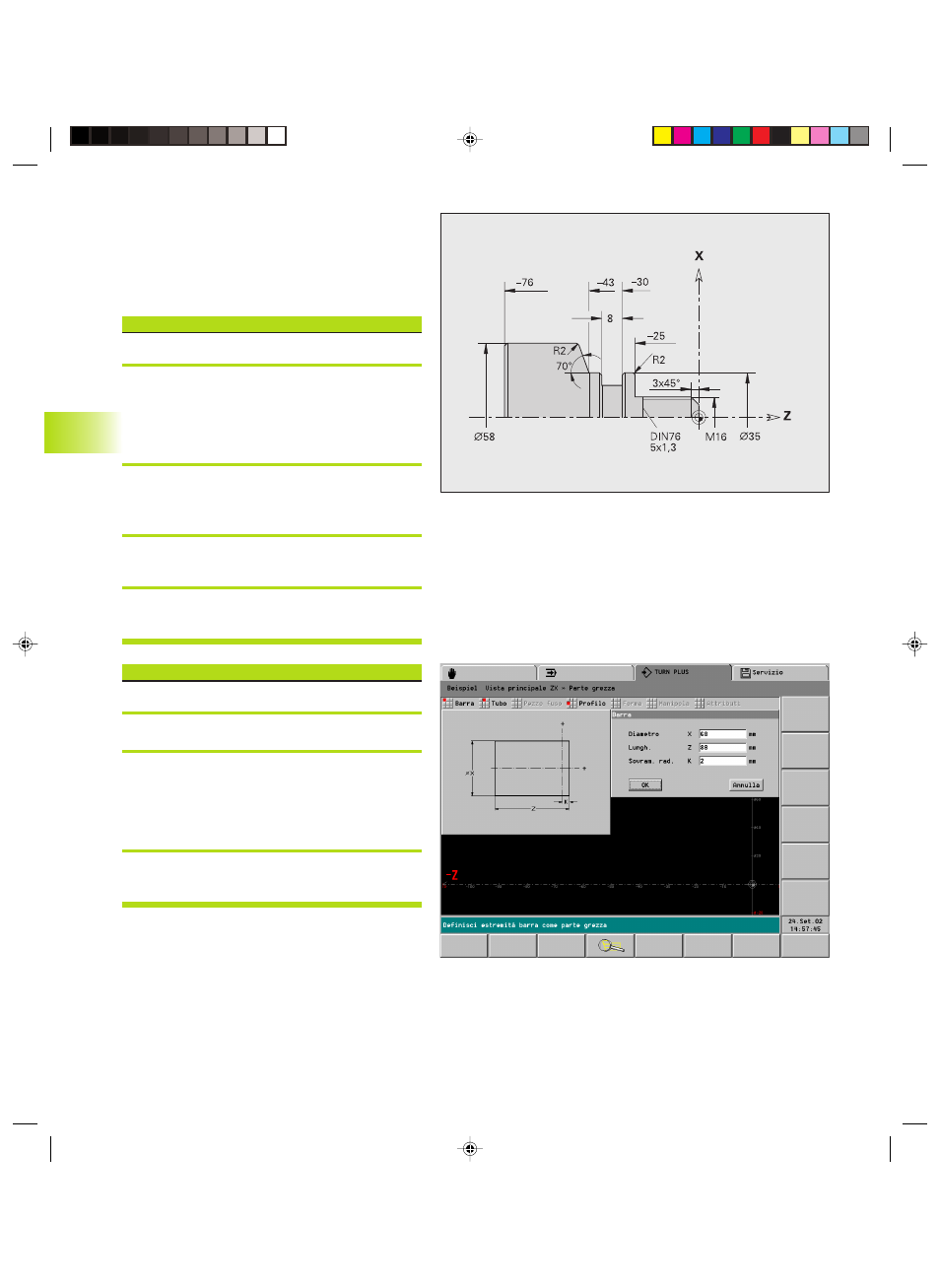

7 Esempio
Smussi non quotati: 1x45°
Raggi non quotati: 1mm
Parte grezza: ¬60 X 80; Materiale pezzo: Ck 45
6.17 Esempio
Partendo dal disegno di lavorazione vengono
elencate le fasi di lavoro per la realizzazione della
parte grezza e finita del profilo, l'attrezzaggio e la
generazione automatica del piano di lavoro.
Creazione programma
Selezionare ”Programma - Nuovo”
<
Finestra di dialogo ”Nuovo programma”:
■ Inserire il nome del programma
■ Selezionare il materiale pezzo dalla lista delle
parole fisse
■ Premere il pulsante ”Intestazione programma”
<
Finestra di dialogo ”Intestazione programma”:
■ Inserire ”Mandrino – slitta per 1° serraggio”
■ Impostare altre caselle secondo le necessità
<
Ritornare alla finestra di dialogo ”Nuovo
programma”
<
Confermare con ”OK”: viene creato il nuovo
programma
Definizione parte grezza
Selezionare ”Pezzo - Parte grezza”
<
Selezionare ”Barra”
<
Finestra di dialogo ”Barra”
■ Diametro = 60 mm
■ Lunghezza = 80 mm
■ Sovrametallo = 2 mm
■ ”OK”; TURN rappresenta la parte grezza
<
Premere il tasto ”ESC” per ritornare al menu
principale
