HEIDENHAIN CNC PILOT 4290 255
6.6 Pr
ofili con asse C
Per sagome con scanalature circolari, il
”centro della curva” viene sommato alla
posizione della sagoma (vedi ”
4.5.8
Sagoma circolare con scanalature
circolari”).
Se non si programma il ”Punto finale”, i
fori/le matrici vengono disposte
uniformemente sul perimetro.
L: Lunghezza totale sagoma
Li: Distanza tra matrici (distanza sagome)
β
: Angolo asse longitudinale della sagoma (riferimento:
asse Z)
W: Angolo finale
Wi: Distanza tra due matrici come angolo (distanza sagome)
Descrizione foro/Descrizione matrice

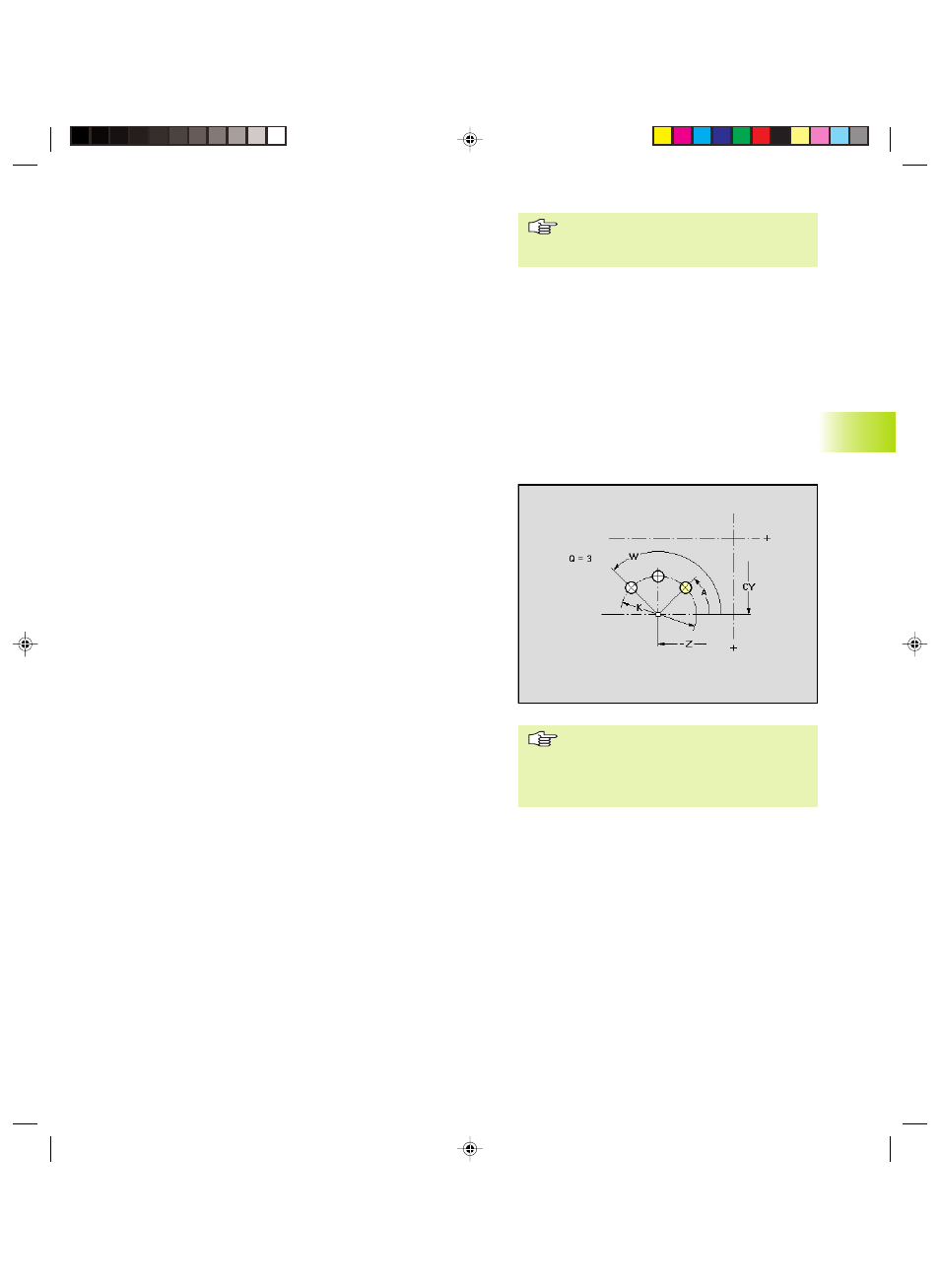

Sagoma di fori circolare, sagoma di matrici circolari
Parametri
Z:
Centro sagoma
CY: Centro sagoma – Angolo come ”quota percorso”
C: Centro sagoma – Angolo
Q: Numero matrici – default: 1
Orientamento:
■ In senso orario
■ In senso antiorario
R: Raggio sagoma
K: Diametro sagoma
A, W: Angolo iniziale, Angolo finale – Posizione prima/ultima
matrice (riferimento: asse Z) – Casi speciali:
■ senza A e W: configurazione del cerchio completo, ad
iniziare da 0°
■ senza W: configurazione del cerchio completo
Wi: Angolo tra due matrici (il segno è irrilevante)
Per matrici (fuori dal cerchio) si definisce nella relativa descrizione la
”Posizione delle matrici”:
■ Posizione normale (H=0): la matrice di partenza viene
ruotata intorno al centro della sagoma (rotazione intorno al
centro della sagoma)
■ Posizione originale (H=1): la posizione della matrice di
partenza rimane inalterata (traslazione)
Descrizione foro/Descrizione matrice
