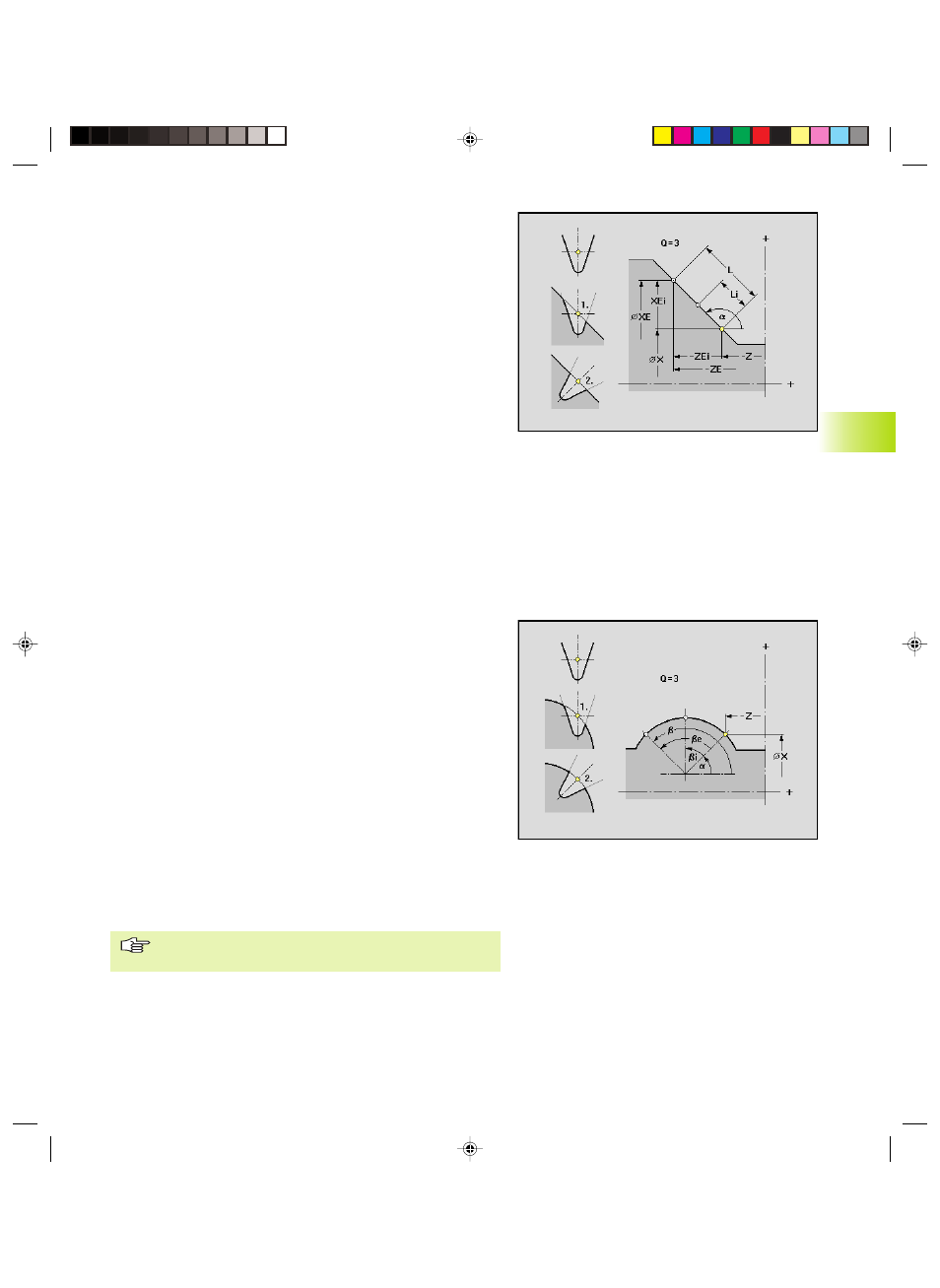

Parametri ”Sovrapposizione circolare”
X, Z:
Punto di partenza – posizione del primo elemento di
sovrapposizione
α
: Punto di partenza come angolo (riferimento: una linea
parallela all'asse Z per il centro dell'arco selezionato)
Posizione: ■ Posizione originale: inserisce il profilo di sovrapposizione
”originale” nel profilo di supporto (vedi grafica ausiliaria ”1.”).
■ Posizione normale: ruota il profilo di sovrapposizione
dell'angolo del punto di sovrapposizione e lo inserisce quindi
nel profilo di supporto (vedi grafica ausiliaria ”2.”).
Q: Numero di elementi di sovrapposizione
β
: Punto finale – posizione dell'ultimo elemento di
sovrapposizione (riferimento: linea parallela all'asse Z per il
centro dell'arco selezionato)
β
e: Angolo tra il primo e l'ultimo elemento sovrapposto
β
i: Angolo tra elementi sovrapposti
Il senso di rotazione, i cui vengono disposti i profili di
sovrapposizione, corrisponde al senso di rotazione dell'elemento del
profilo di supporto.
Il ”Punto di riferimento” del profilo di sovrapposizione viene
posizionato sul ”Punto di sovrapposizione”.
6.5 Pr
ofilo par
te
finita
Parametri ”Sovrapposizione lineare”
X, Z:
Punto di partenza – posizione del primo elemento di
sovrapposizione
Posizione: ■ Posizione originale: inserisce il profilo di sovrapposizione
”originale” nel profilo di supporto (vedi grafica ausiliaria ”1.”).
■ Posizione normale: ruota il profilo di sovrapposizione
dell'angolo del passo dell'elemento del profilo di supporto e lo
inserisce quindi nel profilo di supporto (vedi grafica ausiliaria
”2.”).
Q: Numero di elementi di sovrapposizione
XE, ZE: Punto finale – Posizione dell'ultimo elemento di
sovrapposizione
XEi, ZEi: Punto finale incrementale
L: Distanza tra il primo e l'ultimo elemento sovrapposto
Li: Distanza tra gli elementi sovrapposti
α
: Angolo – default: angolo dell'elemento del profilo di supporto
