6 TURN PLUS 220
6.3 Descr
izione pezz
o
6.3.2 Immissione del profilo parte finita
Il profilo parte finita comprende:
■ profilo tornito costituito da
■ profilo base
■ elementi sagomati (smussi, raccordi, scarichi,
gole, filetti, forature concentriche)
■ profili con asse C
I profili torniti (parte grezza/finita) devono essere
chiusi.

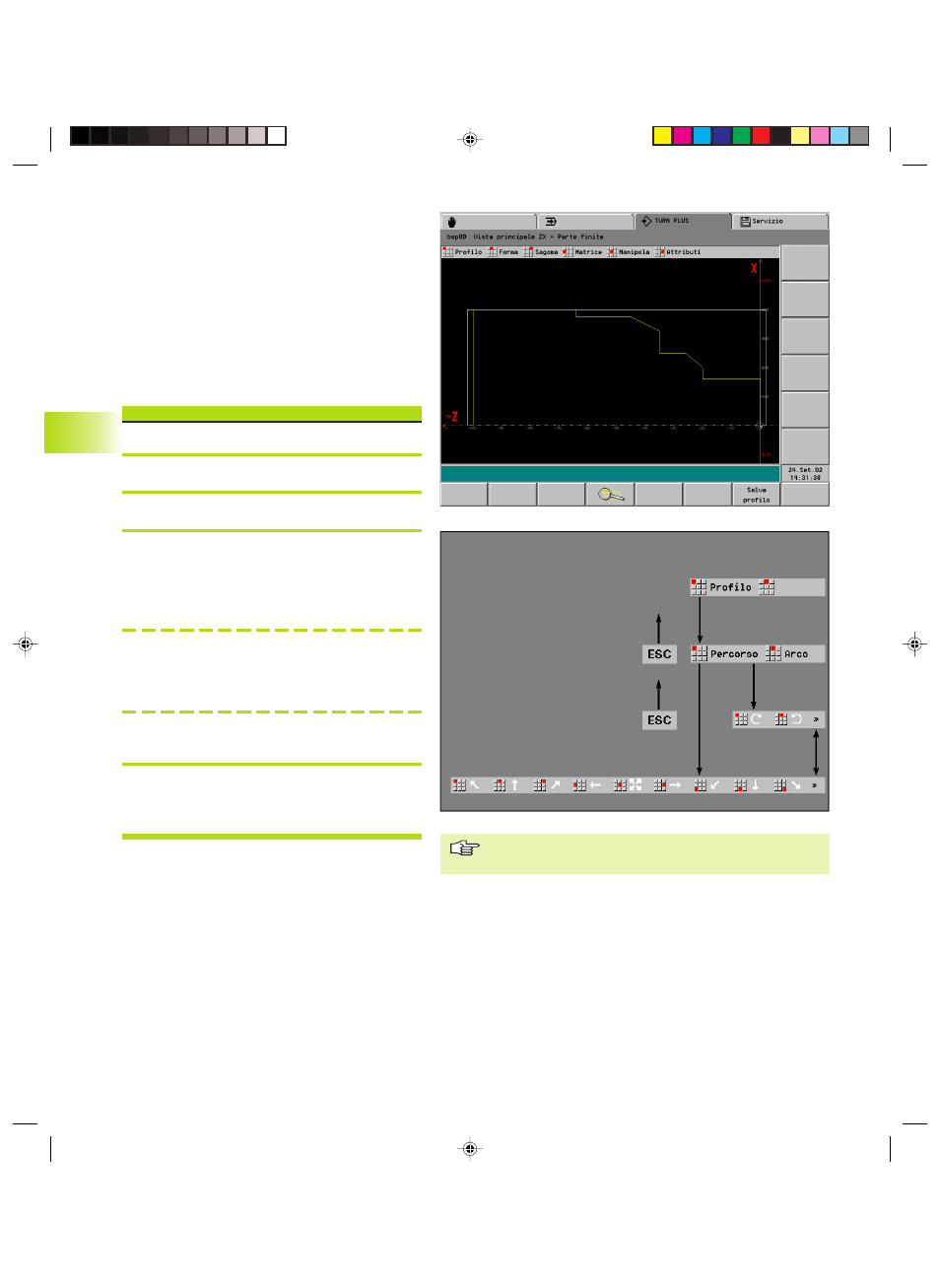

Immissione del profilo base
Immissione del profilo base
Selezionare ”Pezzo - Parte finita - Profilo”
<
Definire il ”Punto di partenza del profilo”
<
Selezionare ”Percorso/Arco”
<
Immissione del profilo base elemento per
elemento:
Percorso
■ selezionare la direzione sulla base dell'icona menu
■ descrivere il percorso
Arco
■ selezionare il senso di rotazione sulla base
dell'icona menu
■ descrivere l'arco
■ Passaggio tra menu percorso/arco: tramite
softkey
<
Se il profilo non è chiuso:
■ Premere 2 * tasto ESC
■ ”Chiudere profilo?”; confermare con ”Sì”
Vedi anche
■ ” 6.5.1 Elementi del profilo base”
■ ” 6.3.7 Funzioni ausiliarie per immissione elementi”
■ ” 6.9 Assegnazione attributi”
Si descrive dapprima il profilo base e quindi si
sovrappongono gli elementi sagomati.
