6 TURN PLUS 246

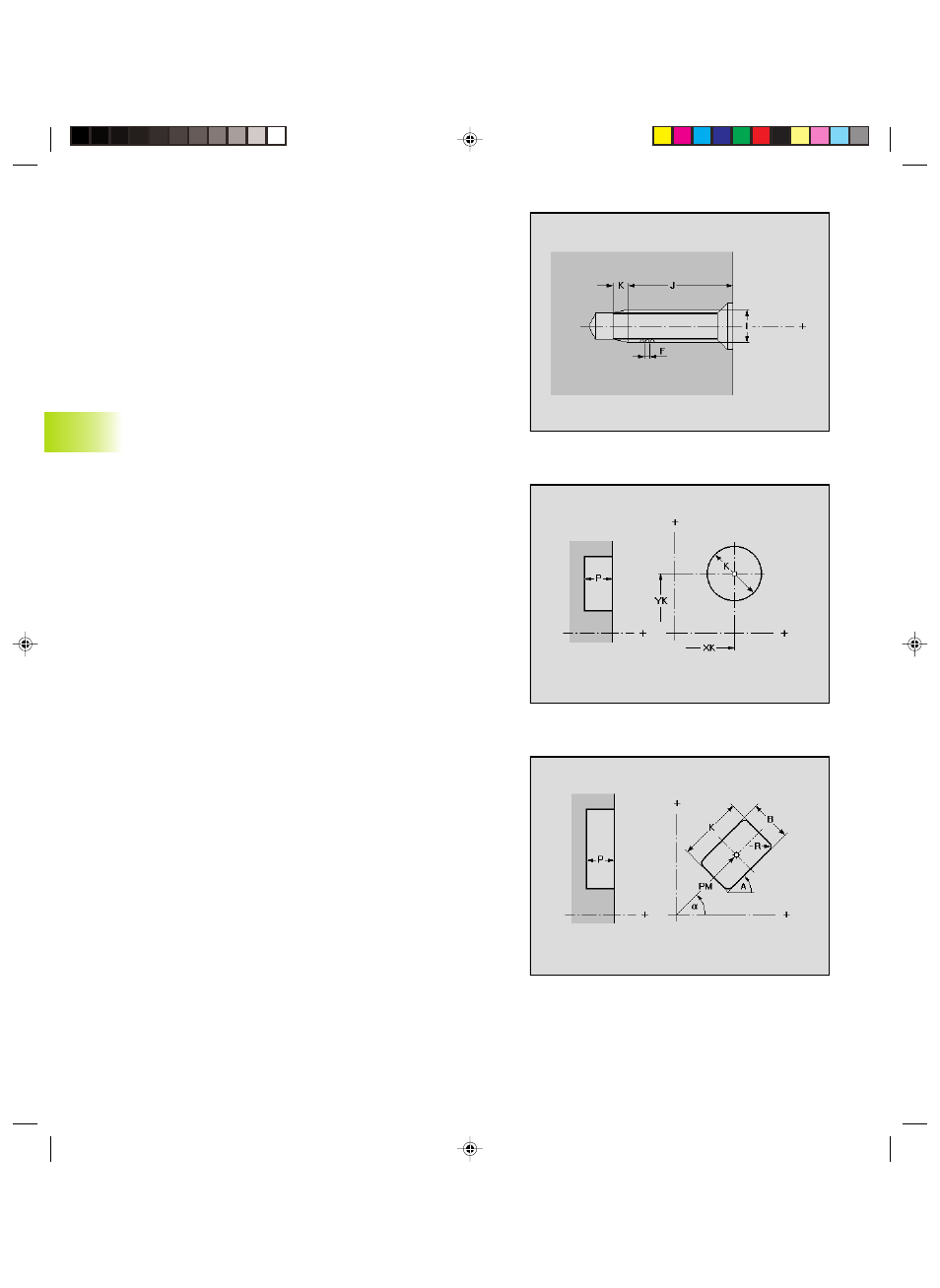

Cerchio (cerchio completo)
Parametri
XK, YK: Centro in coordinate cartesiane
α , PM: Centro in coordinate polari (riferimento angolo α : asse XK
positivo)
R/K: Raggio/Diametro cerchio
P: Profondità matrice
Rettangolo
Parametri
XK, YK: Centro in coordinate cartesiane
α
, PM: Centro in coordinate polari (riferimento angolo
α
: asse XK
positivo)
A: Angolo asse longitudinale del rettangolo (riferimento: asse XK)
K: Lunghezza rettangolo
B: Larghezza rettangolo
R: Smusso/Arrotondamento
■ Larghezza smusso
■ Raggio raccordo
P: Profondità matrice
6.6 Pr
ofili con asse C
Parametri ”Filetto”
I:
Diametro nominale
J: Profondità filetto
K: Imbocco filetto (lunghezza uscita)
F: Passo del filetto
Tipo principio: filetto destrorso/sinistrorso
