Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 91

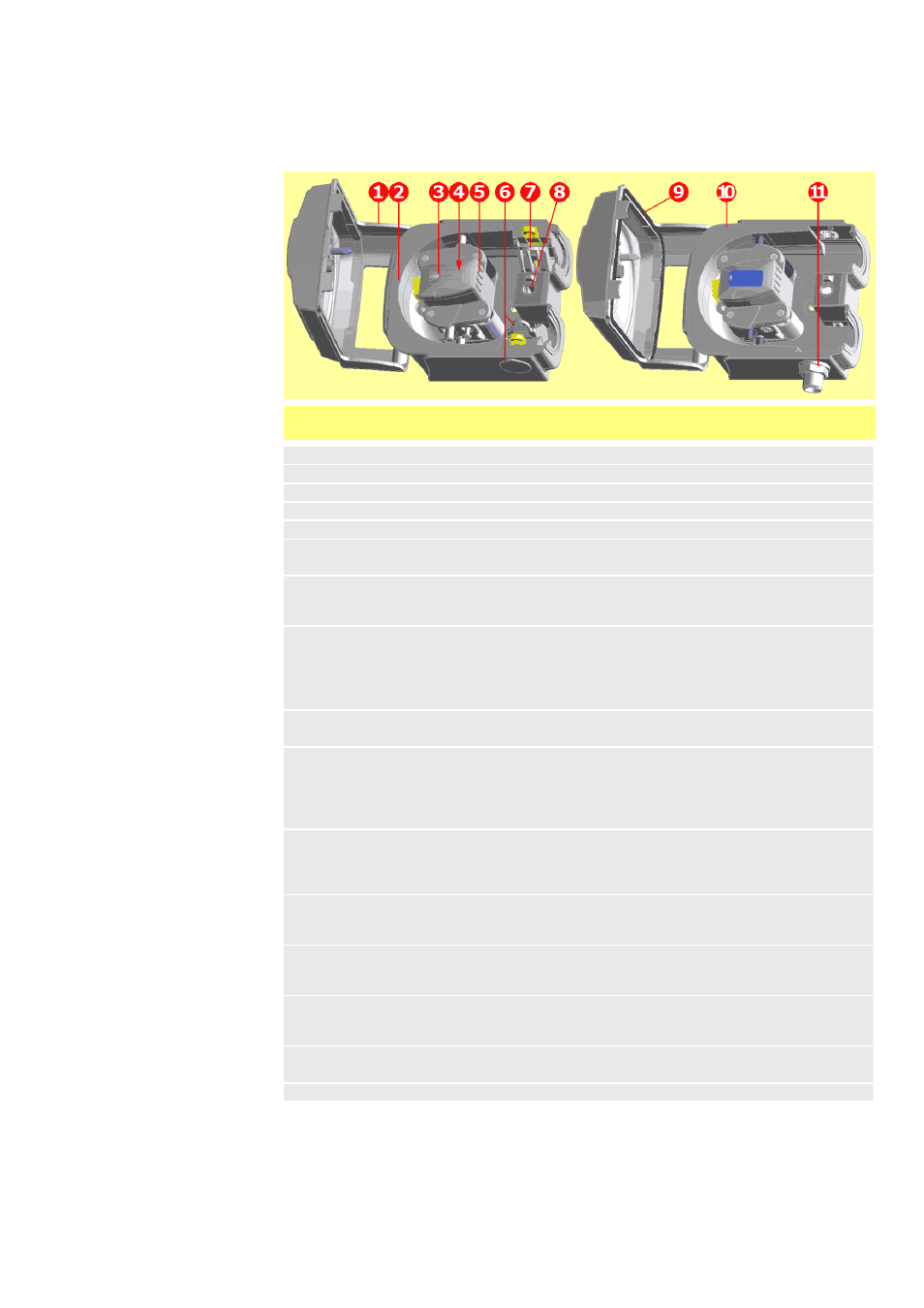

32 Ricambi per la testina
I ricambi possono essere ordinati singolarmente.
520R/520R2 520REL/520REM/520REH
053.1011.100 520R
053.1011.2L0 520R2
053.1011.EL0 520REL
053.1011.EM0 520REM
053.1011.EH0 520REH
1 MNA2050A (520R, 520R2) Protezione della testina completa di
chiusura sbloccabile a chiave
2 MNA2045A (520R, 520R2) Complessivo corpo testina per
pompe standard completo di ferma-
gli a molla del tubo
3 520R (parete tubo 1,6 mm): MNA2076A
520R2 (parete tubo 2,4 mm): MNA2077A
MNA2148A (grigio) (520REL)
MNA2149A (beige) (520REM)
MNA2150A (blu) (520REH)
Copertura del rotore, cappuccio del
rotore e tasto della frizione
4 MN2011M
S60022
Frizione
Molla della frizione
5 520R (parete tubo 1,6 mm): MNA2043A
520R2 (parete tubo 2,4 mm): MNA2001A
520 REL (0-2 bar, 0-30 psi) MNA2138A
520 REM (2-4 bar, 30-60 psi) MNA2139A
520 REH (4-7 bar, 60-100 psi) MNA2140A
Complessivo rotore completo di rulli
di pompaggio, rulli di inseguimento
e rulli di guida del tubo
6 MNA2006A (520R, 520R2)
MN2002M (520R, 520R2)
MN2131M (520RE)
Fermaglio tubo inferiore (sinistro)
Tappo di posizionamento fermaglio
tubo
Attacco di scarico
7 MNA2005A (520R, 520R2)
MN2002M (520R, 520R2)
Fermaglio tubo superiore (destro)
Tappo di posizionamento fermaglio
tubo
8 MN2034B
MN2005M
Molla di chiusura protezione
Cartuccia molla di chiusura protezi-
one
9 MNA2147A (520RE) Protezione della testina completa
con guarnizione e chiusura sblocca-
bile a chiave
10 MNA2144A (520RE) Complessivo corpo testina per
pompe con carter
11 MN2023T e MN2003T (520RE) Apertura e dado di scarico
