Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 66
22.5 Velocità: output analogico

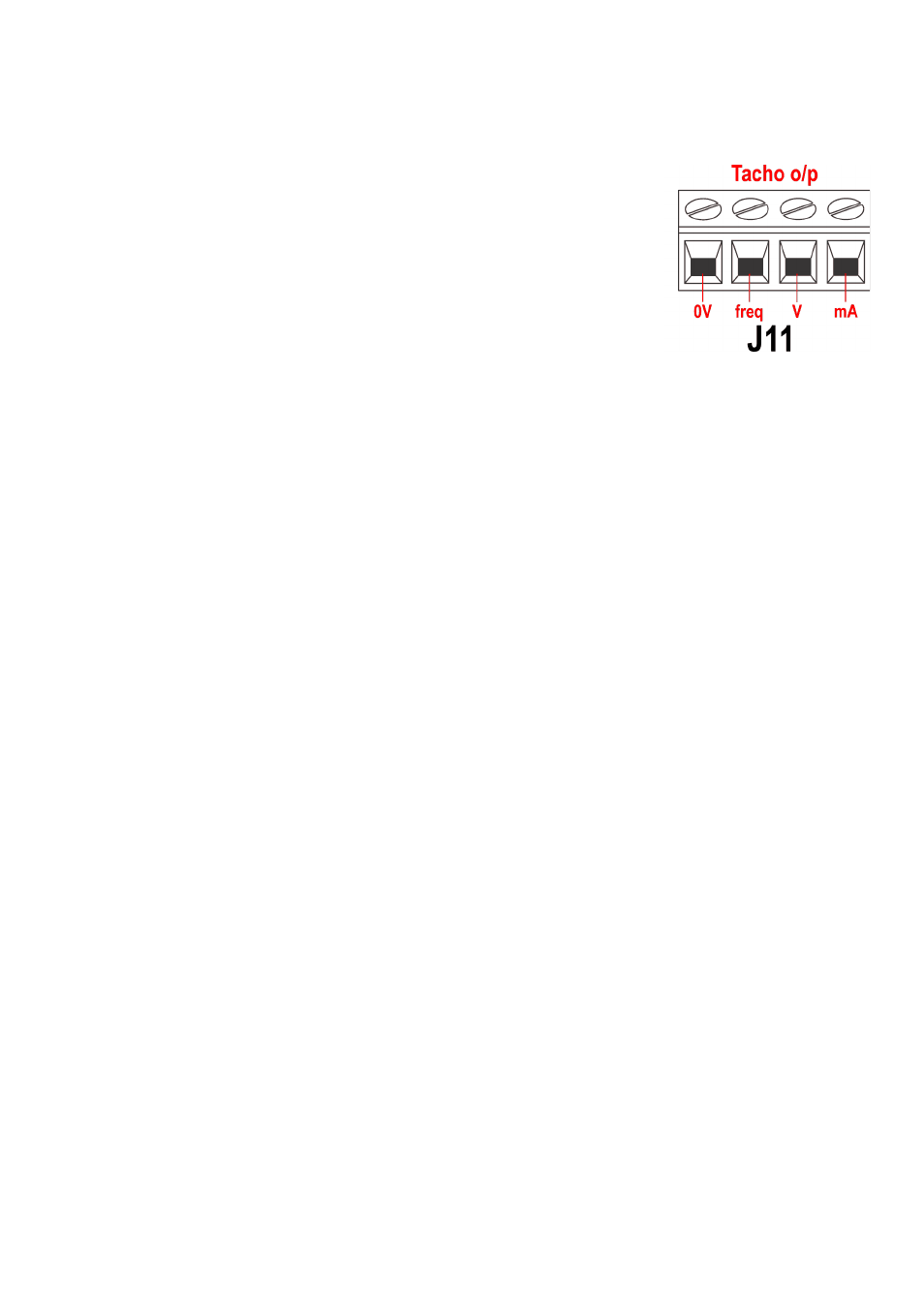

Un segnale di output analogico della tensione è dis-
ponibile sul connettore di output tachimetro (J11),
tra il terminale V e il terminale 0V. La tensione è
fissa e direttamente proporzionale alla velocità di
rotazione della testina. 0V = velocità nulla; 10 V =
velocità massima consentita.
Un segnale di tensione analogico compreso fra 4
e 20 mA è disponibile tra il terminale mA e il ter-
minale a 0 V. La corrente è fissa e direttamente
proporzionale alla velocità di rotazione della testina.
4 mA = velocità nulla; 20 mA = velocità massima.
Nota: se l’output mA deve essere utilizzato per la
lettura con un multimetro, è necessario un resistore
da 250 W in serie.
22.6 Output frequenza tachimetro
Un output di frequenza del tachimetro è disponibile sul connettore di output
tachimetro (J11), tra il terminale freq e il terminale a 0 V. Il segnale fornisce un
impulso a onda quadra di +5 V, massimo 0,5 mA, la cui frequenza è direttamente
proporzionale alla velocità di rotazione della testina della pompa. Esso fornisce 5,717
Hz/giri/min, 343 impulsi per ogni giro dell’albero di uscita. La sequenza di impulsi
proveniente dalla pompa può essere usato per calcolare la velocità di rotazione o per
determinare il numero di giri della testina. Questo output presenta la forza neces-
saria per gestire la pompa fino a una distanza di 3 m. Cavi più lunghi necessitano di
un’amplificazione del segnale.
