Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 70
Tensione c.c.
Carico
massimo
Uso tipico
+5 V 10 mA
Alimentazione di tensione per input che usano
un interruttore a distanza.
Possibile alimentazione di tensione per output
se sono richiesti solo 5 V.
+12 V 10 mA
Possibile alimentazione di tensione per input
che usano un interruttore a distanza.
Possibile alimentazione di tensione per out-
put. Alimentazione di tensione per rilevatore
di perdite del sistema di monitoraggio tubi
Watson-Marlow.
Alimentazione di tensione parziale (richiesti
anche -12 V) per l’interruttore di prossimità
Watson-Marlow.
-1 2V 10 mA
Alimentazione di tensione parziale (richiesti
anche +12 V) per l’interruttore di prossimità
Watson-Marlow.
+10 V
(da J7)
Tensione di riferimento per comando velocità
potenziometro a distanza. Non usare come
tensione di alimentazione generale.
Nota: tutte le alimentazioni a c.c. sono stabilizzate.
22.14 Input RS485

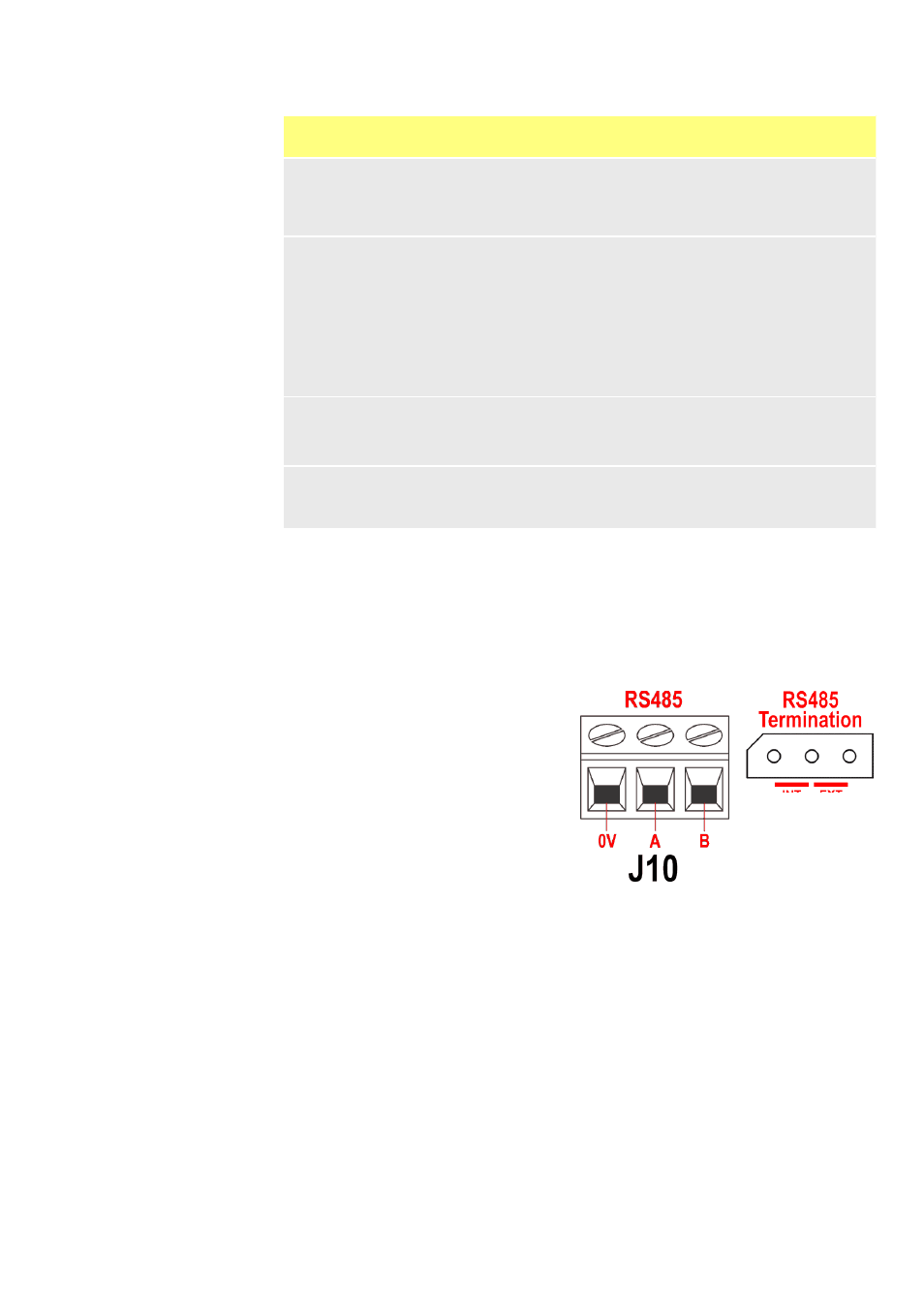

Collegare il collegamento di rete a J10
usando una coppia intrecciata scher-
mata: A su A, B su B, schermatura su
0 V. Assicurarsi che la pompa sia con-
figurata per funzionare con il comando
di rete. Lo stesso segnale RS485 può
gestire più di una pompa: collegare
tutte le pompe in parallelo. Vedere 24
Comando e funzionamento in rete.
Perché il controllo RS485 funzioni cor-
rettamente, è necessario posizionare
correttamente il collegamento J20.
Montare il collegamento di una singola pompa o dell’ultima pompa su una linea di
rete nella posizione contrassegnata INT sul connettore a tre pin; montare il collega-
mento di tutte le altre pompe sulla linea di rete nella posizione contrassegnata EXT
sul connettore a tre pin.
