Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 62
Cavi adatti all’uso generico: 300 V con guaina in PVC di alta qualità con buona resist-
enza agli incendi e all’umidità.
Cavi adatti per uso industriale: 300 V con guaina in poliuretano superinforzata e
resistente a oli, carburanti, solventi e acqua.
Per motivi di praticità di cablaggio può risultare difficilmente gestibile manipolare più
di 8 conduttori per cavo. Per chiarezza, in figura ne sono illustrati solo due.

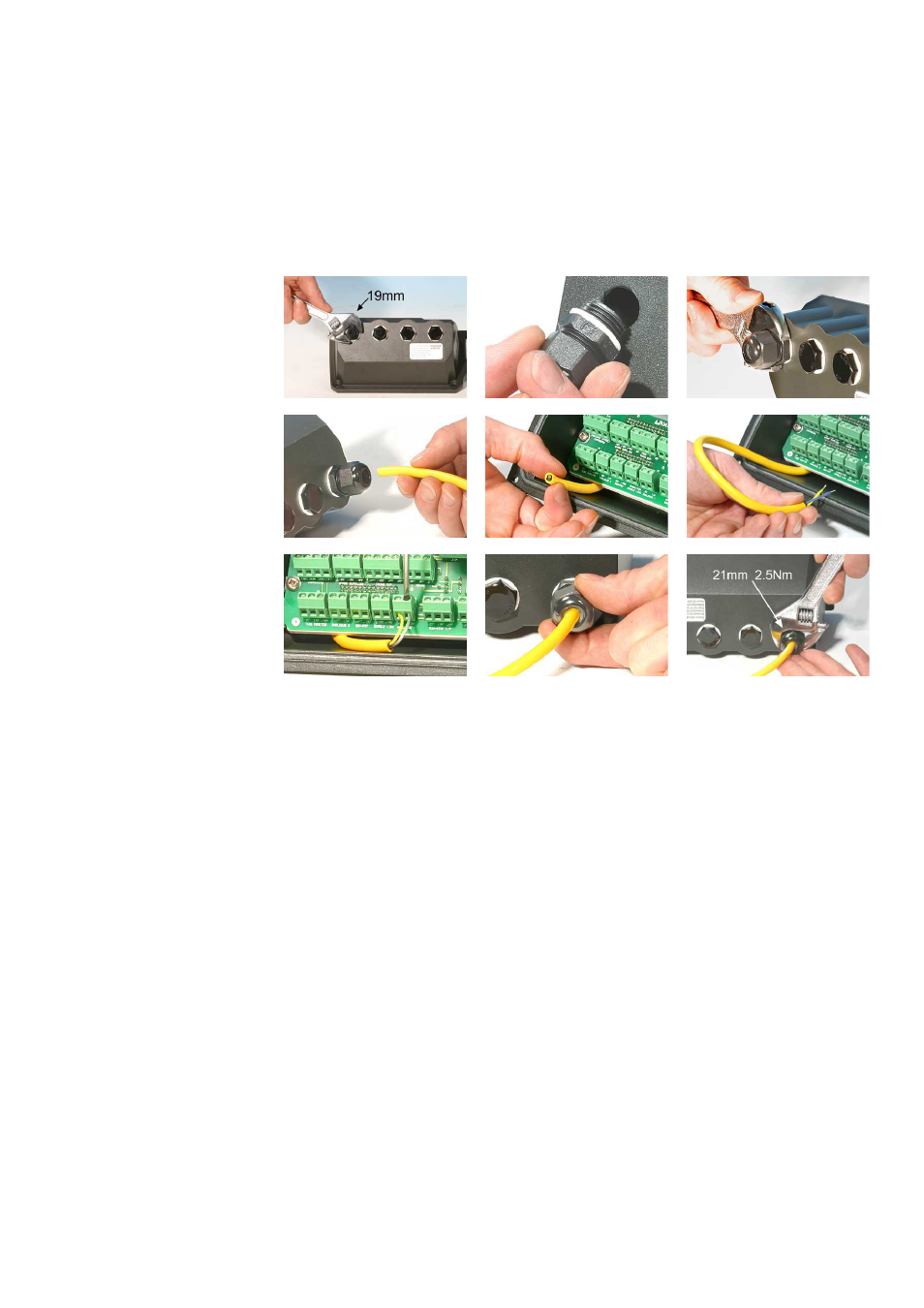

l Utilizzare una chiave aperta da 19 mm per svitare il tappo di tenuta. Gettare la
rondella di tenuta in nylon.
l Avvitare al posto del tappo una delle guarnizioni M16 x 1,5 fornite, utilizzando
la nuova rondella di tenuta in nylon fornita in dotazione. Serrare la guarnizione
a 2,5 Nm per garantire una buona tenuta, utilizzando una chiave aperta da
21 mm. Se viene utilizzata una guarnizione diversa, deve essere a tenuta sec-
ondo IP66.
l Allentare il cappuccio della guarnizione (non toglierlo) e infilare il cavo attra-
verso la guarnizione. Quando è passato, continuare a spingerlo.
l L’interno del modulo è di forma tale da instradare il cavo facendolo passare
oltre la scheda a circuiti stampati interna. Continuare a spingere per inserire un
tratto di cavo sufficiente da poter essere afferrato all’interno del modulo con le
dita.
l Tirare un tratto di cavo sufficiente a raggiungere i connettori necessari. Lasciare
un po’ di cavo supplementare.
