Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 87
Verificare che il manicotto del connettore conico
dell’elemento da montare sia dello stesso colore del
cappuccio del rotore della testina

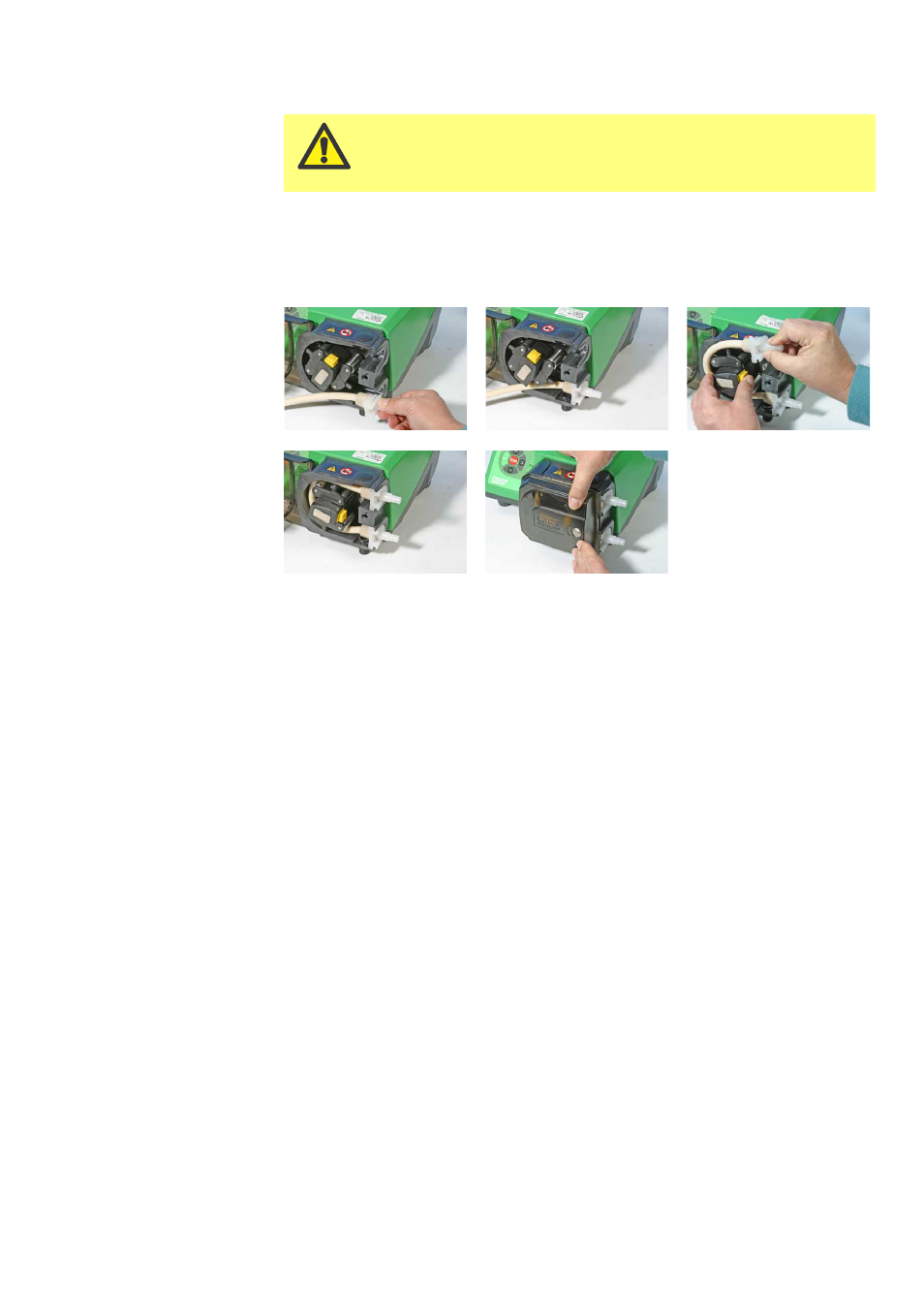

Procedura di caricamento dell’elemento 520RE
Nota: La procedura di caricamento dell’elemento è la stessa sia per gli elementi
industriali (come illustrato) che sanitari.
l Scegliere un tubo Watson-Marlow 520RE appropriato, facendo attenzione ai
valori di pressione, alla dimensione del diametro, al materiale del tubo e al
tipo di connettore. Per i valori di pressione, vedere la tabella riportata sopra.
Verificare che il manicotto del connettore conico dell’elemento da mon-
tare sia dello stesso colore del cappuccio del rotore della testina
l Far scorrere la flangia a D sull’estremità dell’elemento nella scanalatura a D del
connettore.
l Disinnestare la frizione del rotore premendo a fondo il tasto della frizione giallo
sul lato del mozzo e ruotare il mozzo di alcuni gradi tenendo premuto il tasto
della frizione. A questo punto il rotore può ruotare indipendentemente dal ridut-
tore e dal motore per un giro completo. Se la frizione si reinnesta prima che sia
stato completato il caricamento del tubo, premere di nuovo il tasto e ruotare il
rotore di alcuni gradi.
l Far passare il tubo nel corpo della testina, girando il rotore secondo necessità.
Accertarsi che il tubo non sia contorto o rimanga intrappolato tra i rulli di guida
e il corpo della testina.
l Far scorrere la flangia a D del secondo connettore nella scanalatura a D del
connettore superiore.
l Verificare che l’elemento si trovi al centro del corpo della testina e che le flange
del connettore siano spinti completamente in posizione.
l Chiudere la protezione, spingendola completamente in sede fino a bloccare la
chiusura.
l Collegare alla testina una tubatura adatta usando i connettori appropriati. Vedere
qui di seguito.
