Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X

67

Importante: istruzioni generali per gli input di comando a dis-

tanza

Tutti gli input di comando a distanza possono essere collegati

nei seguenti due modi.

Logico

È possibile collegare all’input una tensione logica compresa tra 5 V

TTL e 24 V industriale. La pompa è configurata in modo da funzionare

senza modifiche all’interno di questo intervallo di valori. Uno qualsiasi

dei terminali a 0 V, sebbene sia preferibile il terminale a 0 V associato

all’input desiderato, è collegato ai terminali a 0 V del dispositivo di

comando in modo da chiudere il circuito. Basso è equivalente a 0 V.

Alto è equivalente a 5 V

-

24 V.

Interruttore

Un interruttore a distanza può essere collegato tra l’input e una qual-

siasi alimentazione di tensione positiva proveniente dalla pompa, seb-

bene sia preferibilmente il terminale di alimentazione associato. In ogni

caso, non usare l’alimentazione a 10 V proveniente dal connettore del

potenziometro a distanza.

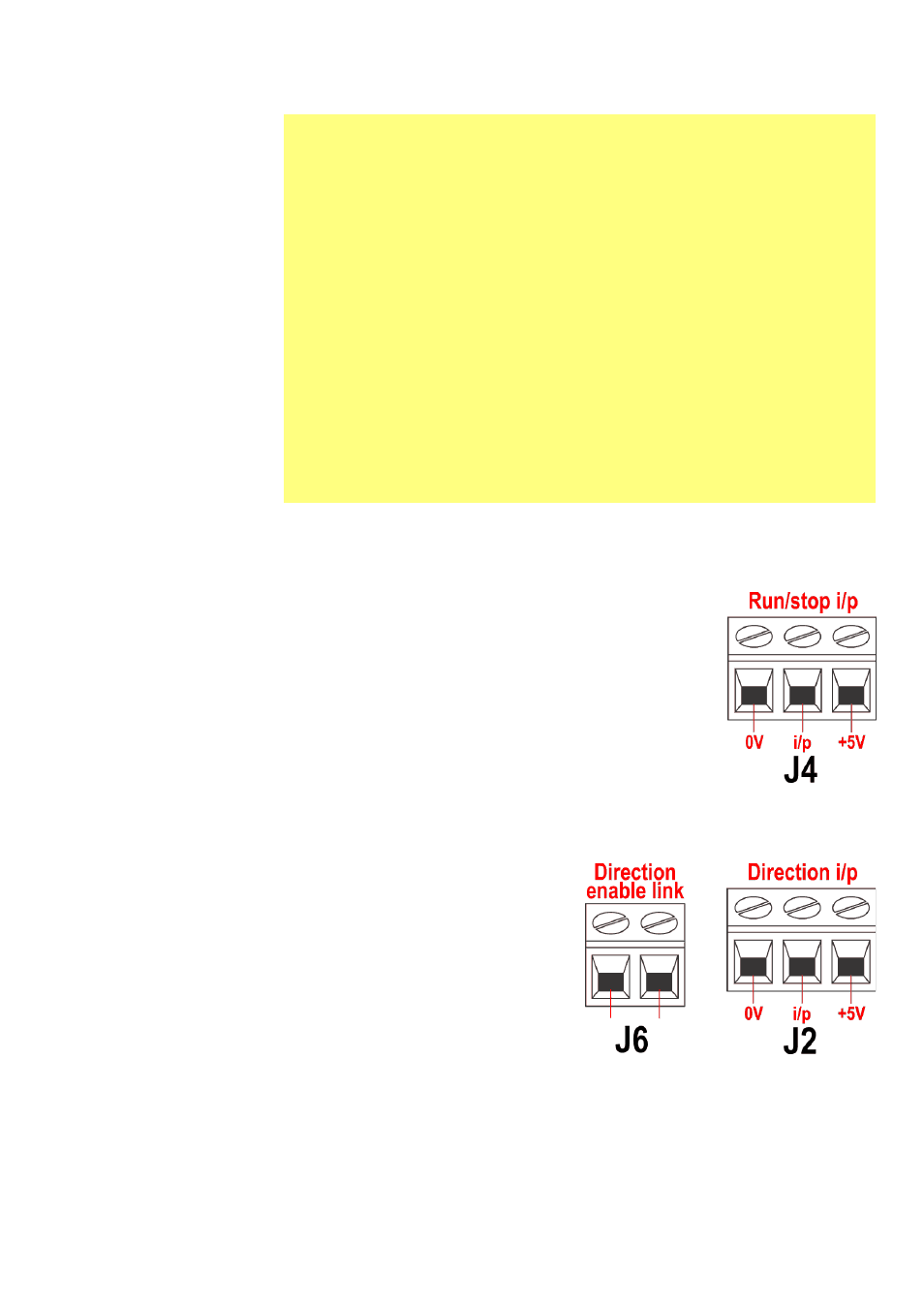

22.7 Input di funzionamento/arresto

Funzionamento/arresto a distanza: collegare un interrut-
tore a distanza tra il terminale i/p e il terminale a +5 V del
connettore i/p di funzionamento/arresto (J4). In alternativa,
applicare un input logico al terminale i/p, collegando a terra
il terminale a 0 V. Un input alto ferma la pompa, un input
basso la mette in funzione. In assenza di una connessione o
con l’interruttore aperto, la pompa passa come impostazione
predefinita sul funzionamento. Per modificare o impostare
il rilevamento dell’input di funzionamento/arresto, vedere
18.11 Arresto a distanza nel menu Imposta.

22.8 Input di direzione

Per attivare il comando di direzi-
one a distanza e disattivare il tasto
DIREZIONE sulla tastiera, collegare
fra loro i terminali del connettore del
collegamento di attivazione della direzi-
one (J6). Importante: non applicare
tensione al collegamento di atti-
vazione della direzione.
Collegare un
interruttore a distanza tra il terminale a
+5 V e il terminale i/p del connettore
i/p della direzione (J2). Interruttore
aperto per rotazione in senso orario,
interruttore chiuso per rotazione in senso antiorario. In alternativa , applicare un
segnale logico al terminale i/p e al terminale a 0 V del connettore i/p della direzione
(J2). Input basso per rotazione in senso orario, input alto per rotazione in senso
antiorario. In assenza di collegamento la pompa effettua come impostazione pre-
definita la rotazione in senso orario.
