Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 38
Input 1 - veloc. consente all’utente di indicare alla pompa il tipo di segnale che
applicherà ad Analogico 1 oppure di scegliere l’opzione programma. Se seleziona
Programma dal menu successivo, l’utente può scegliere il tipo di input e indicare
alla pompa le velocità alle quali funzionare alla ricezione di un segnale di comando
di processo basso o alto. Vedere Input – velocità.
Gest vel - impulso consente all’utente di disattivare il comando di gestione della
velocità o, se desidera abilitare la gestione della velocità, di indicare alla pompa
il tipo di segnale che applicherà al connettore Analogico 2 o di scegliere l’opzione
Programma. Se seleziona Programma dal menu successivo, l’utente può scegliere
il tipo di input e indicare alla pompa la proporzione della velocità alla quale funzion-
are alla ricezione di un segnale di comando di processo basso o alto. Vedere Input
– velocità.
Trim visualizza il menu di regolazione Trim sopra descritto. Vedere 18.1 Trim.
Esci riporta l’utente alla prima sezione del menu Imposta. Vedere 18 Impostazione.
Input 1 - velocità
l Selezionare Input 1 - veloc utilizzando i tasti SU o GIÙ e premere ENTER per
confermare la selezione.

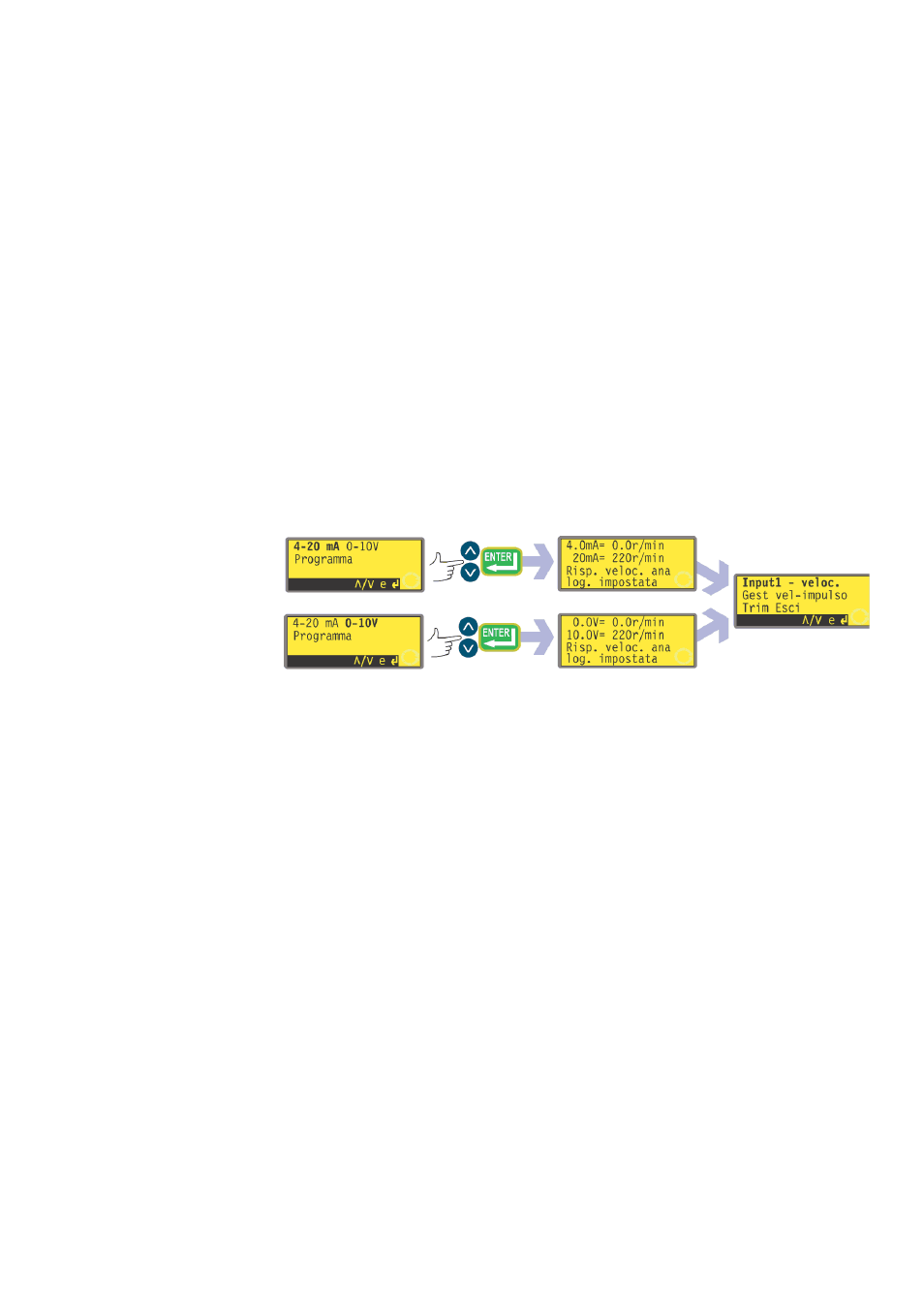

l La pompa offre altre due opzioni: 4-20mA e 0-10V. Usare i tasti SU o GIÙ
per effettuare una selezione, quindi premere ENTER per confermarla.
l La pompa configura l’hardware e i dati di risposta impostati in fabbrica e visual-
izza brevemente una schermata di conferma. L’utente viene riportato al display
di impostazioni Analogico. Sono qui riportate delle figure esemplificative.
l Alternativamente l’utente può selezionare Programma per configurare la
pompa in modo che risponda in maniera programmata dall’utente a qualsiasi
intervallo di segnali di processo nei limiti descritti sopra.
