Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 18
10 Collegamento del prodotto
all’alimentazione elettrica

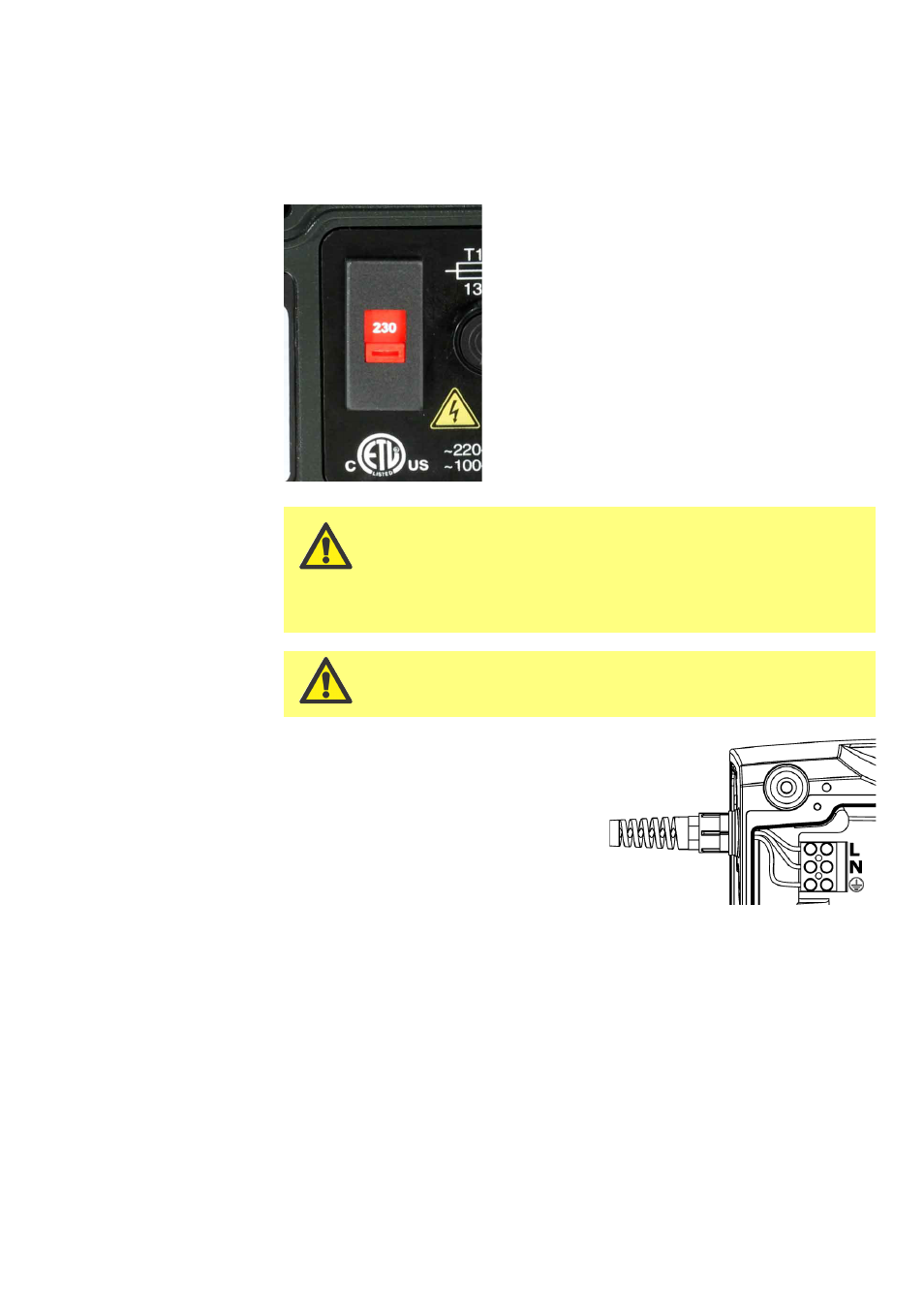

Il selettore di montaggio montato sul quadro inter-
ruttori sulla parte posteriore della pompa, protetto
dall’acqua grazie al modulo 520N. Per consentire
l’accesso al quadro interruttori, occorre smontare il
modulo. Vedere 22.1 Montaggio del modulo 520N.
Impostare il selettore di tensione su 115 V per ali-
mentazioni a 100-120 V 50/60 Hz o su 230 V per
alimentazioni a 200-240 V 50/60 Hz. Controllare
sempre il selettore di tensione prima del collega-
mento all’alimentazione elettrica.
Collegare in modo adeguato a una fonte di alimen-
tazione elettrica monofase.
Il selettore della tensione di rete non è visibile quando
il modulo 520N è in posizione. Non accendere la pompa
prima aver controllato che la tensione sia quella cor-
retta smontando il modulo, controllando il selettore e
rimettendo il modulo in posizione. Vedere 22.1 Montaggio del
modulo 520N
Si consiglia di usare filtri di sovracorrenti disponibili in
commercio in casi di rumore elettrico eccessivo nella
rete di alimentazione.
Cavo di alimentazione: La pompa viene
fornita dotata di una guarnizione del
cavo e di un cavo di alimentazione di
circa 2,8 m. Cavi raccomandati: H05RN-
F3G0.75; SJTW 105C 3-18AWG; max OD
8 mm (5/16 poll.).
Questo disegno illustra i collegamenti
del cavo visti dalla parte inferiore, dopo
l’asportazione della copertura della scheda
di interfaccia.
I cavi di alimentazione per le pompe con
specifica NEMA 4X sono dotati di spine
standard statunitensi per alimentazione di
rete. Le pompe con specifica IP66 vengo-
no fornite senza spina. La codifica a colori
per il cavo di alimentazione è: marrone =
fase; blu = neutro; verde e giallo = terra.
