Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 64
22.3 Velocità: input analogico
È possibile controllare la velocità della pompa a distanza
con uno di questi metodi: un segnale analogico di tensione
compreso negli intervalli 0-10 V; o un segnale analogico di
corrente entro 4-20 mA; oppure un potenziometro a distanza
con l’alimentazione a 10 V su J7.

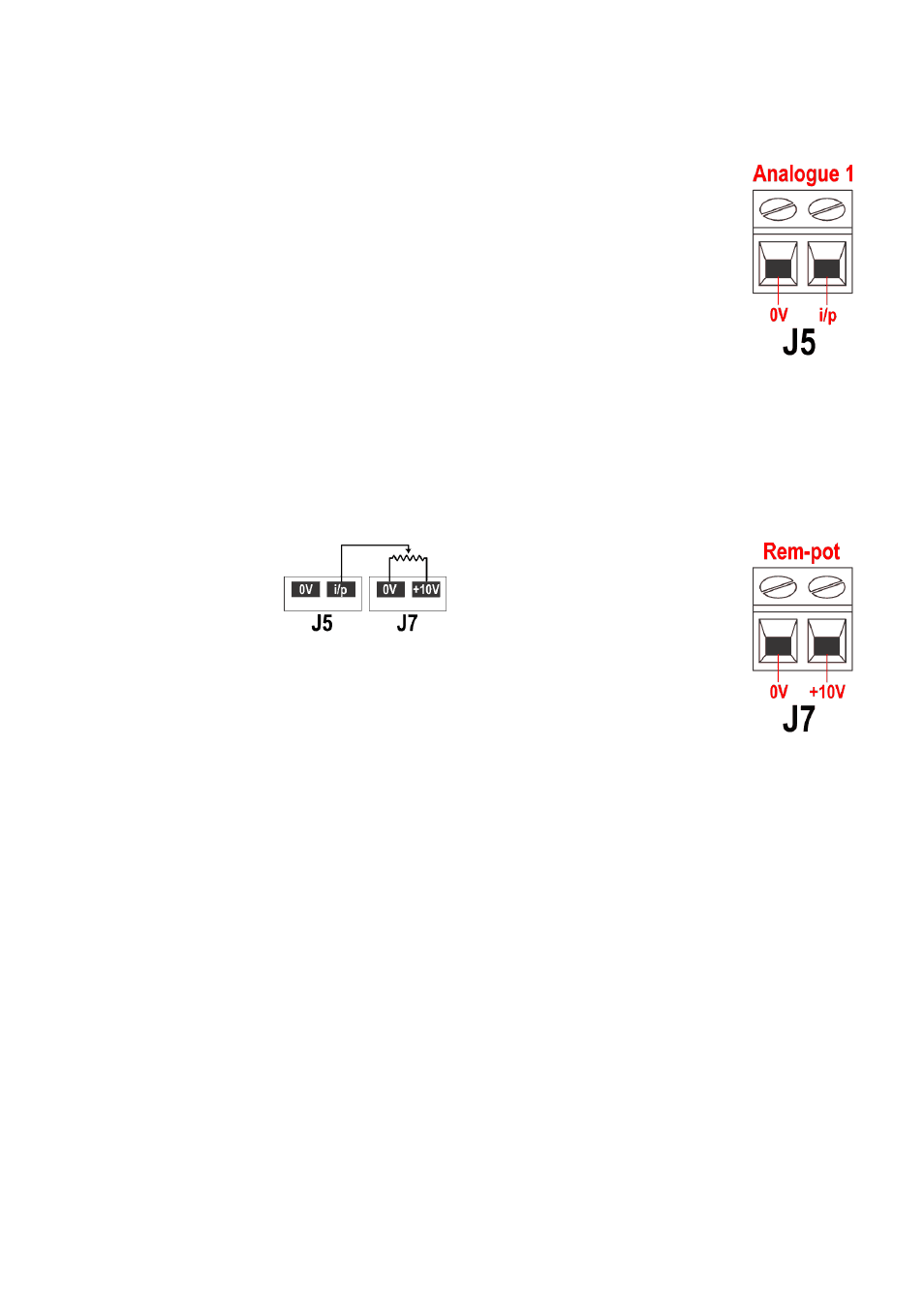

Il segnale analogico di processo deve essere applicato al ter-
minale i/p del connettore Analogico 1 (J5). Il collegamento
a terra va sul terminale a 0 V dello stesso connettore. La
pompa fornisce una portata crescente alla ricezione di un
segnale di comando in aumento (risposta non invertita) o
una portata crescente alla ricezione di un segnale di coman-
do in diminuzione (risposta invertita). Vedere 18.2 Analogico nel menu Imposta.
Impedenza del circuito 4-20 mA: 250 W.
Per la modalità a tensione, si può usare una fonte di alimentazione stabile e affida-
bile a 0-10 V con un voltmetro a c.c. Impedenza del circuito: 22 kW.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei ter-
minali.
Un potenziometro a distanza con
un valore nominale compreso tra
1 k e 2 k con una potenza minima
di 0,25 W dovrà essere collegato
tra i terminali del connettore del
potenziometro a distanza (J7) e
il terminale i/p del connettore
Analogico 1 (J5). Quando si usa un potenziometro a distanza,
non applicare un segnale di input di comando a tensione
o a corrente contemporaneamente. Il segnale di comando
velocità necessiterà di una taratura rispetto alle impostazioni
minima e massima del potenziometro. Questa operazione
viene effettuata tramite il software (vedere 18.1 Trim nella sezione Impostazione).
Quando si usa un potenziometro a distanza, è importante impostare l’input analogico
su tensione nel menu Imposta. altrimenti la tensione di riferimento dal connettore
del potenziometro a distanza verrà sovraccaricata e non fornirà 10 V pieni.
