Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 19

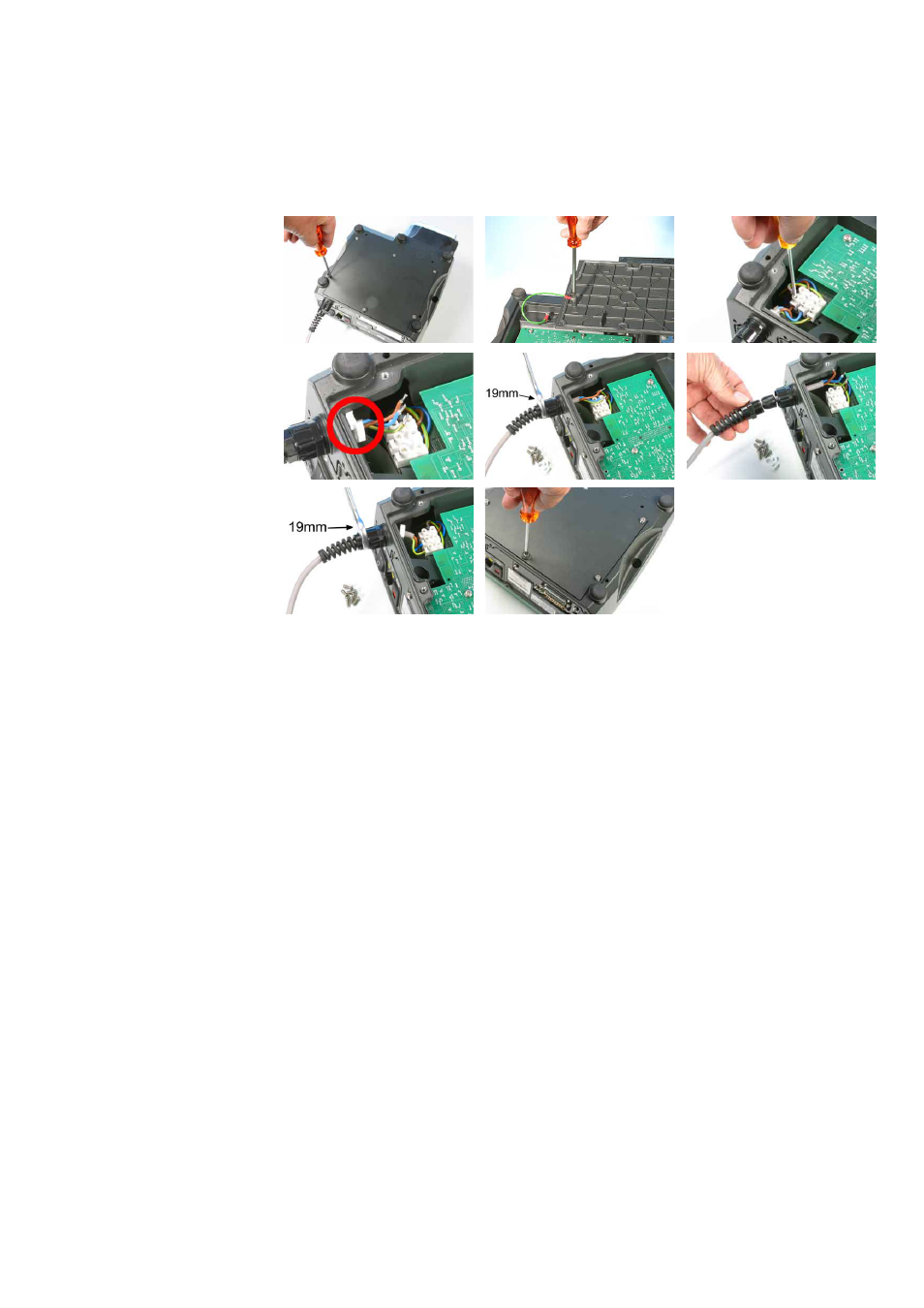

Se il cavo di alimentazione non è adeguato all’installazione, può essere sostituito.
Questa operazione può essere eseguita con il modulo 520N in posizione o, dopo che
è stato smontato, come indicato qui di seguito per chiarezza.
l Assicurarsi che la pompa sia isolata dall’alimentazione elettrica.
l Svitare le sei viti dal coperchio della scheda di interfaccia sulla parte inferiore
della pompa. Sollevare il coperchio. Per comodità, si può togliere completa-
mente il coperchio; in tal caso staccare anche il relativo cavo di messa a terra.
l Staccare i connettori della morsettiera. Togliere il fermaglio di fissaggio facen-
done scorrere le ganasce lateralmente in direzioni opposte.
l Allentare la guarnizione del cavo usando una chiave da 19 mm e togliere la
guarnizione e il cavo.
l Far passare un cavo sostitutivo attraverso le tre parti della guarnizione, il corpo
della pompa e il fermaglio di fissaggio. Collegare il nuovo cavo ai connettori
della morsettiera, seguendo il disegno riportato in precedenza.
l Stringere il fermaglio di fissaggio e la guarnizione a 2,5 Nm. Controllare che il
collegamento di messa a terra del coperchio della scheda sia fissato. Rimontare
il coperchio della scheda, controllando che il filo di messa a terra non rimanga
intrappolato nel bordo del coperchio stesso. Fare attenzione che la striscia di
tenuta sia correttamente posizionata in modo da assicurare una tenuta adegua-
ta.
