Sezione 2: Installazione e Configurazione
39
Configurazione dei selettori DIP
SW1
SW9
Calibrazion
e tensione
arco
SW8
Livello di
rilevamento
automatico
taglio (kerf)
Livello forza
frenante
SW9
Selettore
attivo
(On)
Selettore
disattivato
(Off)
Impostazioni dei selettori
Le impostazioni dei selettori DIP per il funzionamento del modulo di comando e per la configurazione sono
indicate sotto. Nota*:
le impostazioni predefinite sono indicate in GRASSETTO.
Come illustrato nella figura sopra, i selettori DIP di configurazione sono divisi in 2 gruppi di 8. La serie
superiore è numerata da SW1 a SW8 e la serie inferiore è numerata da SW9 a SW16.
SW1
SW2
Corrente / Potenza massima motore
on
on
Corrente massima = 2 A, 50 W
on
off
Corrente massima = 3 A, 75 W *
off
on
Corrente massima = 4 A, 100 W
off
off
Corrente massima = 6 A, 150 W
Impostare i selettori DIP SW1 ed SW2 sul valore di corrente nominale del motore del carrello torcia. Si tratta
della corrente massima applicata ed è direttamente collegata con la potenza nominale del motore. Questa
impostazione si usa anche per stabilire la massima corrente applicata per il rilevamento della forza frenante
e per calcolare la velocità del motore sulla base della tensione del motore misurata.
Nota:
Per prestazioni ottimali, è importante che questi selettori siano impostati correttamente. Per il
carrello torcia standard, questi selettori devono essere impostati su 3 A.

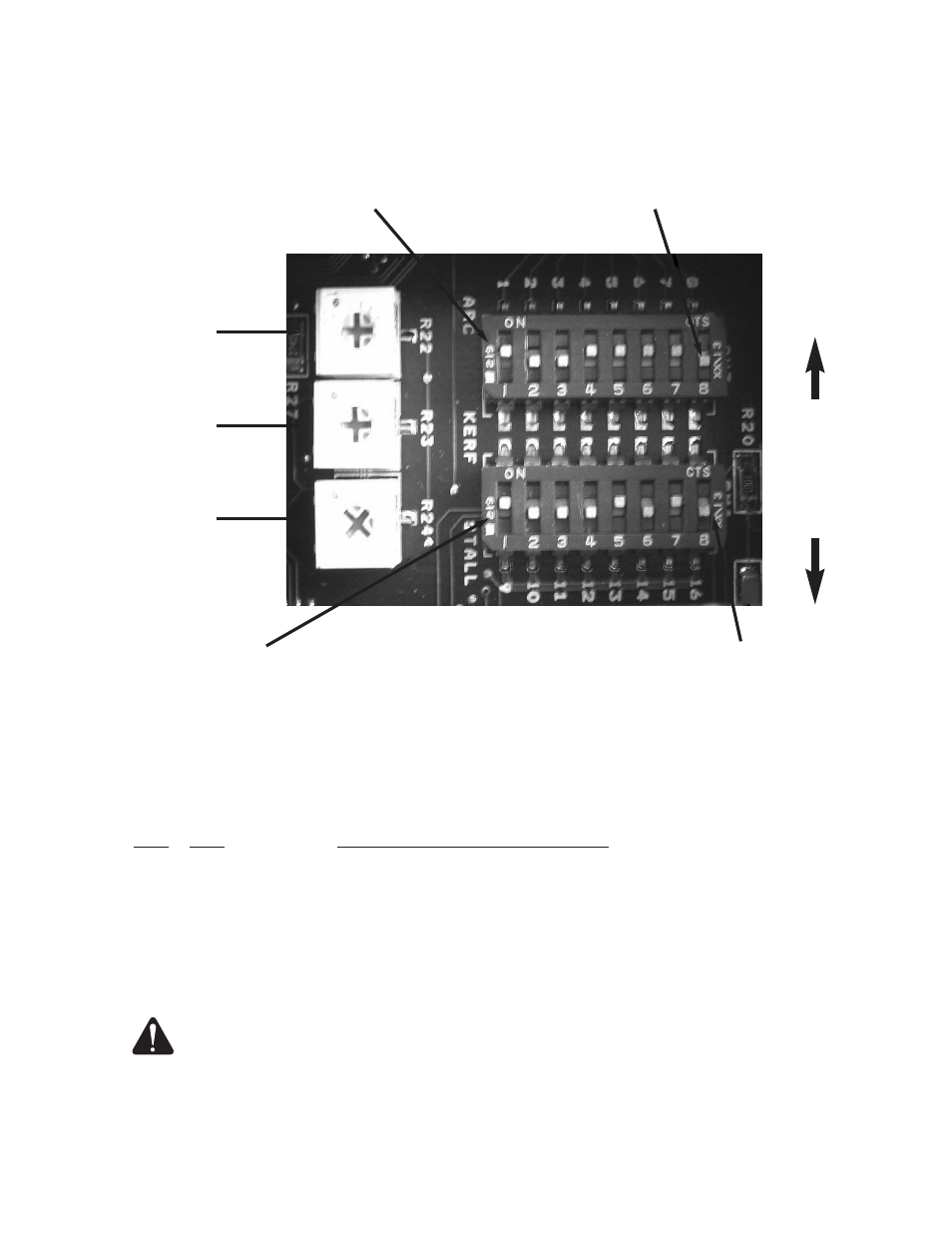

Figure 20: selettori DIP di configurazione
