34 Sensor™ PHC: Guida d’uso e Configurazione

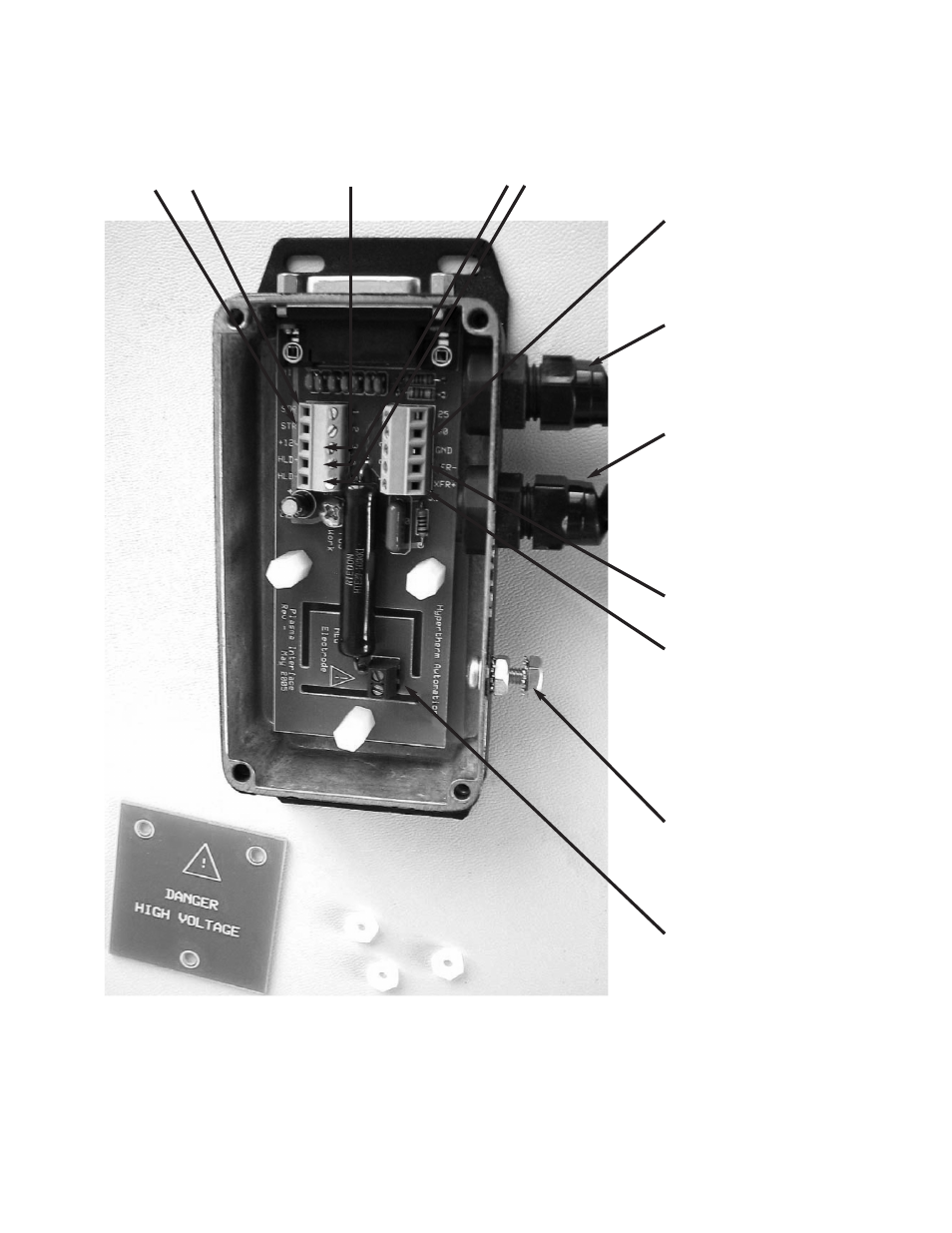

Figura 17: Interfaccia plasma
Uscita avvio
(chiusura contatto)
Comune per
l’uscita a 12 V
Ingresso
segnali
Ingresso alta
tensione
-Ingresso
trasferimento
+Ingresso
trasferimento
Collegamento al
bus di terra sul
banco di taglio
Collegamento
tensione elettrodo
negativa
Uscita congelamento +
Uscita congelamento - Uscita +12 V,
max 50 mA
