Requisiti di messa a terra
AVVERTENZA!
Per garantire la sicurezza personale e ridurre l’interferenza elettromagnetica (EMI), il sistema
PHC deve essere opportunamente collegato a terra.
Nota: Per un funzionamento affidabile, i terminali di massa del carrello torcia devono essere
collegati alla massa del banco di taglio, per fornire il feedback di rilevamento di un ostacolo. I terminali di
massa dell’interfaccia plasma devono essere collegati alla terra positiva del generatore per fornire il feedback
di tensione dell’arco. Entrambi i tipi di feedback sono essenziali per ottenere prestazioni di taglio ottimali.
Messa a terra del cavo di alimentazione
Il modulo di controllo PHC deve essere opportunamente collegato a terra tramite il cavo di alimentazione,
nel rispetto delle normative elettriche nazionali o locali.
Protezione di messa a terra
Installare i cavi di messa a terra (PE) sui tre componenti del sistema PHC (unità di comando, carrello
e interfaccia plasma), come indicato in Figura 13. La messa a terra deve essere conforme con le normative
elettriche nazionali o locali.
Nota: I cavi PE (terra) devono essere forniti dal cliente.

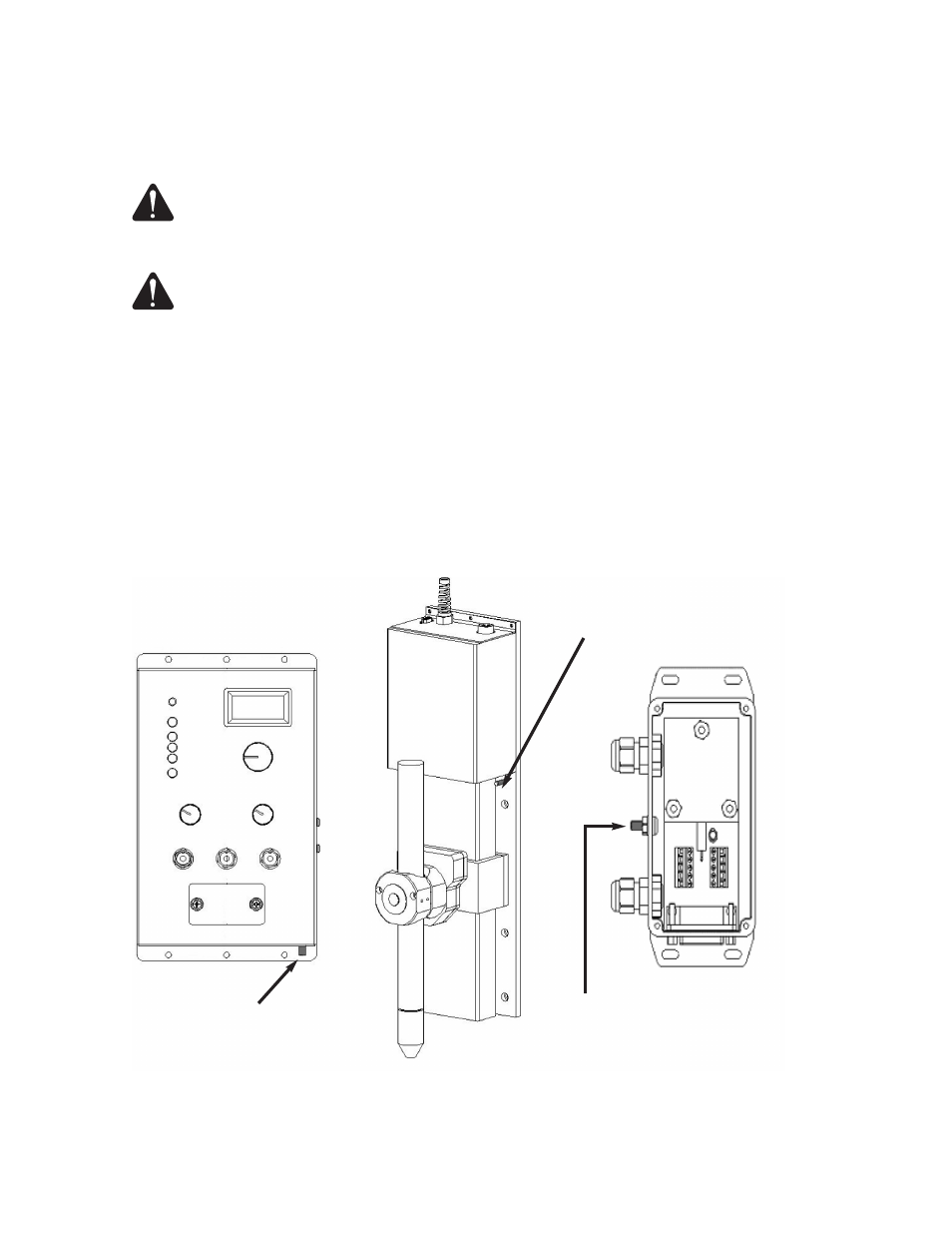

Figura 13: Messa a terra del sistema
Collegare il gruppo
carrello torcia al bus di
terra sul banco di taglio.
Collegare l’unità di
comando al bus di terra
sul banco di taglio.
Collegare l’interfaccia
plasma al bus di terra
sul banco di taglio.
