Gruppo interfaccia plasma – Hypertherm PHC Manuale d'uso
Pagina 14
16
Sensor™ PHC: Guida d’uso e Configurazione
Se si usa un Sensor PHC 228245 con un HSD130, selezionare il gruppo di interfaccia plasma 228247
(cavo da 7,5 m) o 228248 (cavo da 15 m). Fare riferimento al bollettino di assistenza sul campo 805740
per le informazioni di installazione
Gruppo interfaccia plasma
Il modulo di interfaccia plasma è raffigurato in Figura 3.
Dati elettrici
I/O digitale parallelo ........................................................................Da +12 VCC a +24 VCC
Segnali di interfaccia.......................................................................Avvio plasma, congelamento innesco, trasferimento
Funzione partitore di tensione .......................................................Tensione dell’arco (attenuata e filtrata)

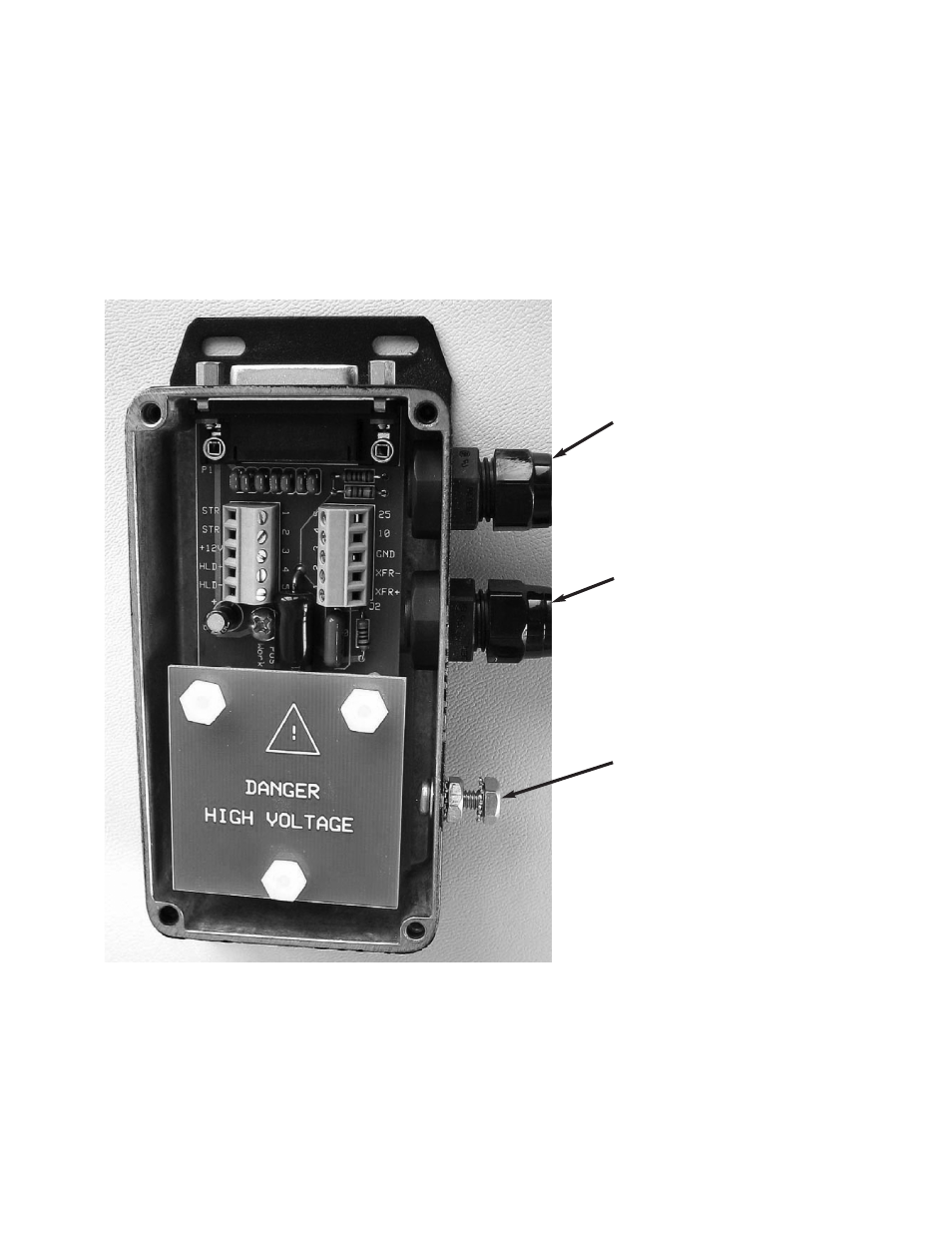

Figura 3: Interfaccia plasma (senza coperchio)
Segnali di
interfaccia plasma
Tensione sull’elettrodo
(negativa)
Collegamento della
terra al bus di terra sul
banco di taglio
