Sezione 1: Panoramica 15
Modulo di comando
Elettrico
Tensione di alimentazione (da selettore, doppia gamma).......115 VCA o 230 VCA, monofase, 50/60 Hz
I/O digitale parallelo ........................................................................+12 VCC
Tensione di uscita azionamento motore......................................24 VCC
Corrente di uscita azionamento motore......................................2 A, 3 A, 4 A, 6 A max, tramite selettore DIP
Uscita freno motore.........................................................................+24 VCC 0,5 A
Le funzioni del modulo di comando sono evidenziate nella Figura 2.

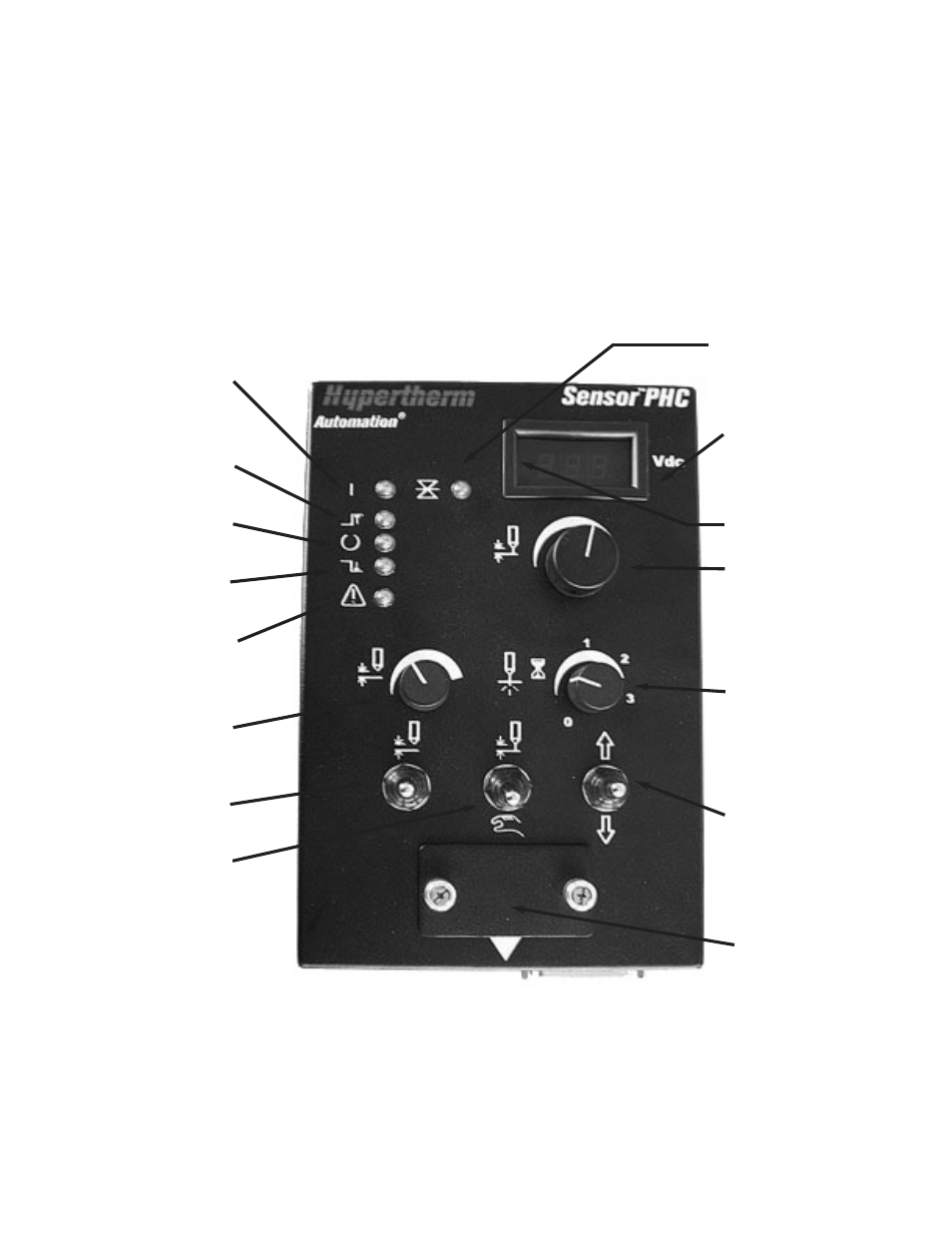

Figura 2: Modulo di comando
Alimentazione
Limite
superiore
Controllo
tensione
Limite inferiore
Errore
Regolazione
altezza IHS
Test IHS
Manuale
o automatico
Congelamento
posizione torcia
Visualizzazione
della tensione
effettiva o della
tensione impostata
e degli errori
LED di contatto
lamiera
Regolazione
tensione dell’arco
Regolazione ritardo
di sfondamento
Su o giù manuale
per la torcia
Calibrazione
e configurazione
