Sezione 2: Installazione e Configurazione
21

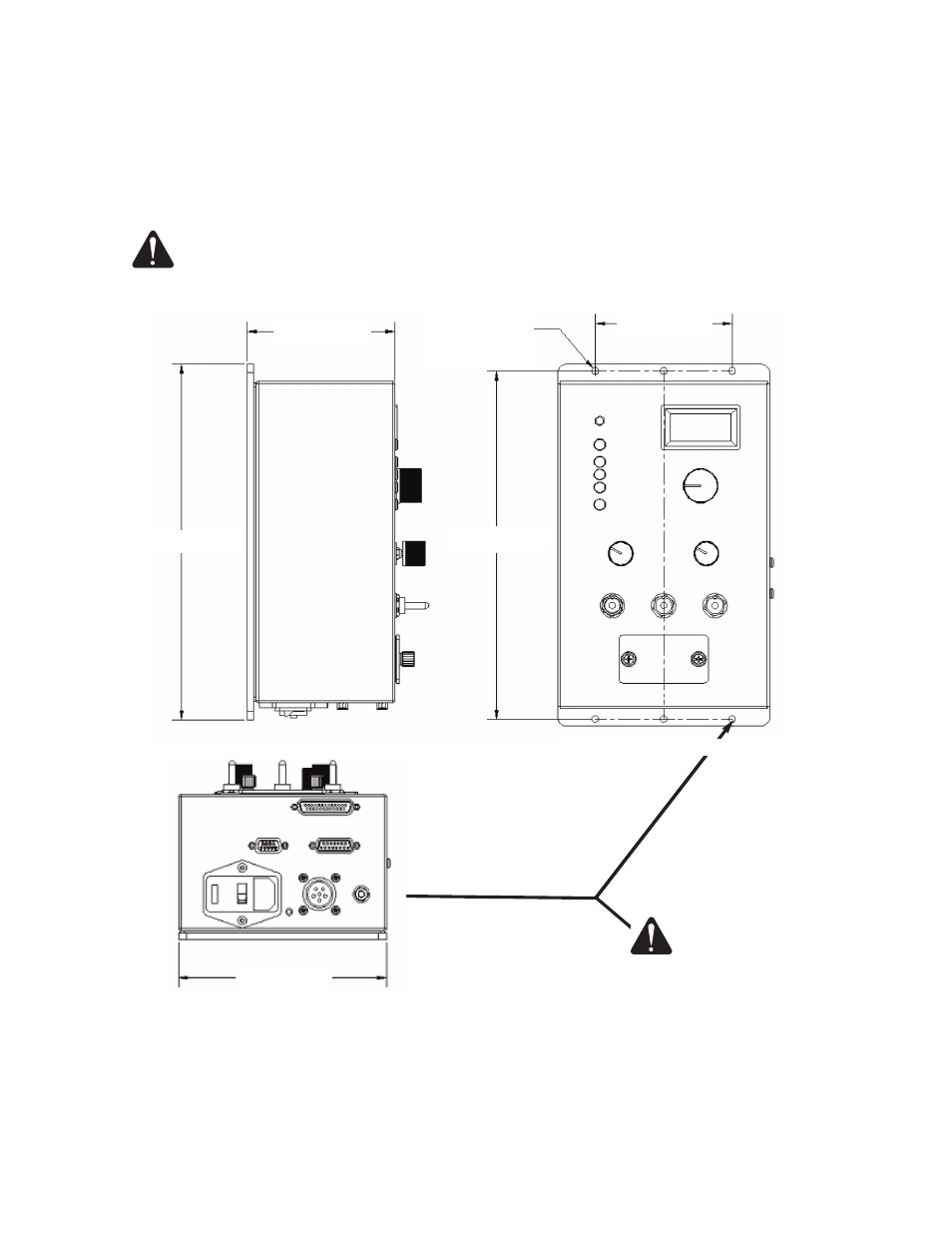

Figura 7: Fissaggio dell’unità di comando dalla parte anteriore
Fissaggio dell’unità di comando dalla parte anteriore
Installare l’unità di comando PHC vicino alla postazione dell’operatore. L’installazione dell’unità deve
agevolare l’accesso e la visibilità dei comandi del PHC e del display. Sono disponibili 6 fori di fissaggio.
Vedi Figura 7.
Nota:
Per un funzionamento affidabile, occorre collegare la terra.
AVVERTENZA!
Collegare la terra in
questo punto
ø0,2
6 FORI
MASCHERA DI FISSAGGIO
109,6 mm
264,2 mm
101,6 mm
254 mm
157,5 mm
