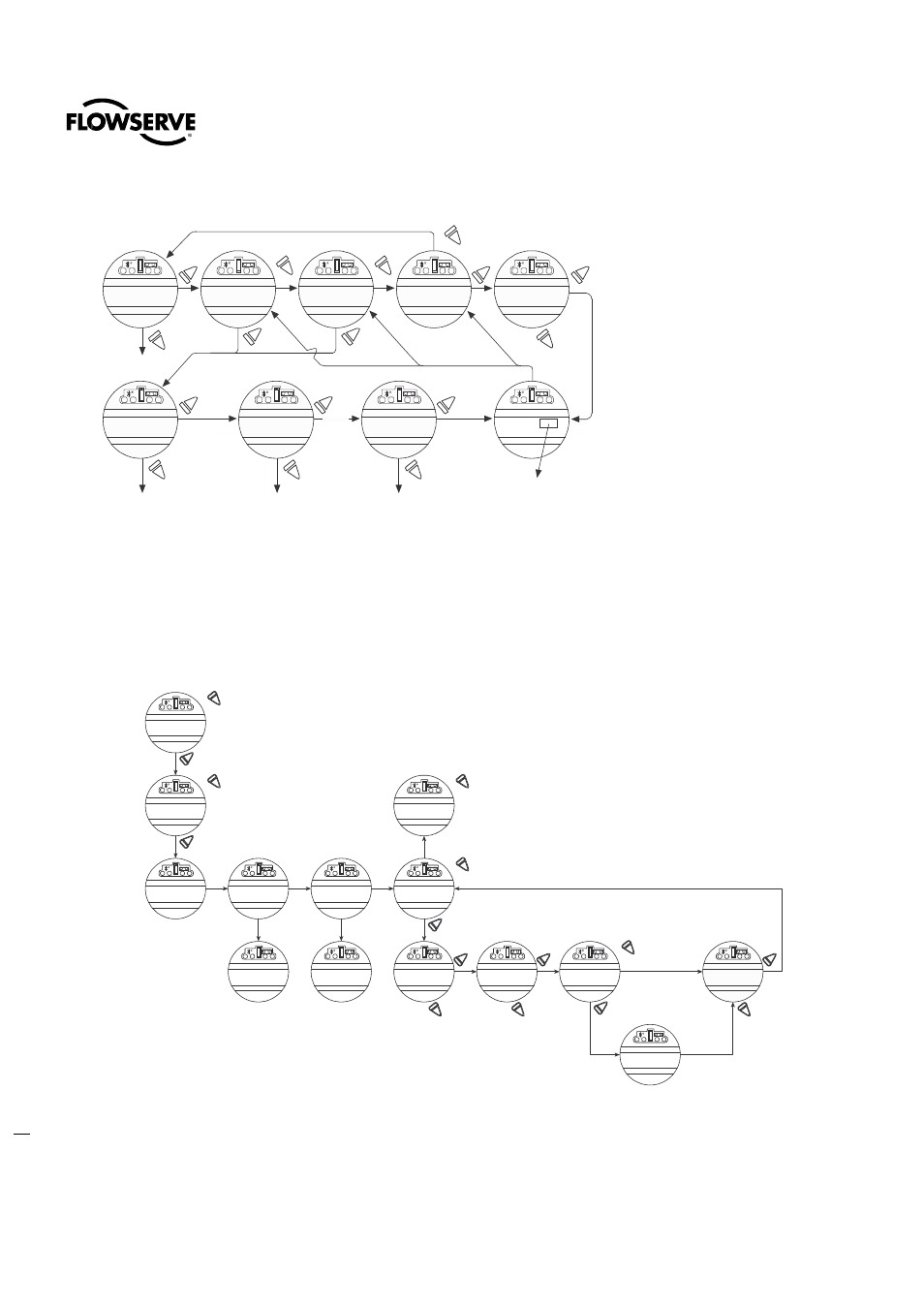

Figura 4.36 - Modifica dati valvola
Modifica porta 4.26
L'MX può caricare un nuovo firmware attraverso la porta seriale (vedere lo schema elettrico) o dalla porta IRdA,
ubicata sulla scheda LCD e accessibile attraverso il vetro d’ispezione. Se presente, abilitare la “Porta Bluetooth”
per accedere alla configurazione remota e l’accesso alle informazioni diagnostiche via Bluetooth.
Le due porte non possono essere abilitate contemporaneamente, dato che condividono la stessa porta seriale
sulla scheda madre. Default = Porta seriale
Figura 4.37 – Modifica porta e impostazioni Bluetooth
NO
NOTA 1: Tipo valvola "INDEFINITO"
rimarrà fino alla scelta. Poi non
apparirà più se non a seguito di
una reinizializzazione
SI SI SI
MODIFICA DATI
VALVOLA?
CAMBIA NUMERO
SERIALE VALVOLA?
CAMBIA MODELLO
VALVOLA?
CAMBIA TIPO
VALVOLA?
Lineare
Rotante
ecc
NO
SI/NO
SI SI
SI
Stessa
proced.
per cifre da
3 a 16
IMPOST.
CIFRA #1
IMPOST.
CIFRA#2 REGISTRA.
OK?
NUMERO SERIE
MODELLO #
TIPO
NO
Cambia cifra
NO NO
NO
NO
Cambia cifra
NO
Cambia cifra
SI SI
NO
MODIFICA
IRDA/BT?
SI
NO NO
PORTA DIAGNOST.
BLUETOOTH-OK?
PORTA USB
(ON) OK?
“NO” abilita opzioni
IRDA-OK?
NESSUNA-OK?
Solo uso diagnostico
NO
BLUETOOTH
PRESENTE-OK?
INDIRIZZO – OK?
0CW0961586E2
FCC IDENTIFIC.
POOWML--C40
CAMBIA
BLUETOOTH?
SI/NO SI/NO
SI
SI SI SI
NO
TAG BLUETOOTH LICENZA
BLUETOOTH
NOME BLUETOOTH
S/N UNITÀ -OK?
SICUREZZA
ABILITATA –OK?
CAMBIA PIN
BLUETOOTH?
RICERCA AUTO.
ABILITATA –OK?
YES
TAG UNITÀ -OK?
DISABILITATA -
OK?
DISABILITATA -OK?
ENTER DIGIT #1
default12345678
9
SI
NO NO NO
SI/NO
TIPO VALVOLA
INDEFINITO -OK?
IMPOST.
CIFRA #16
