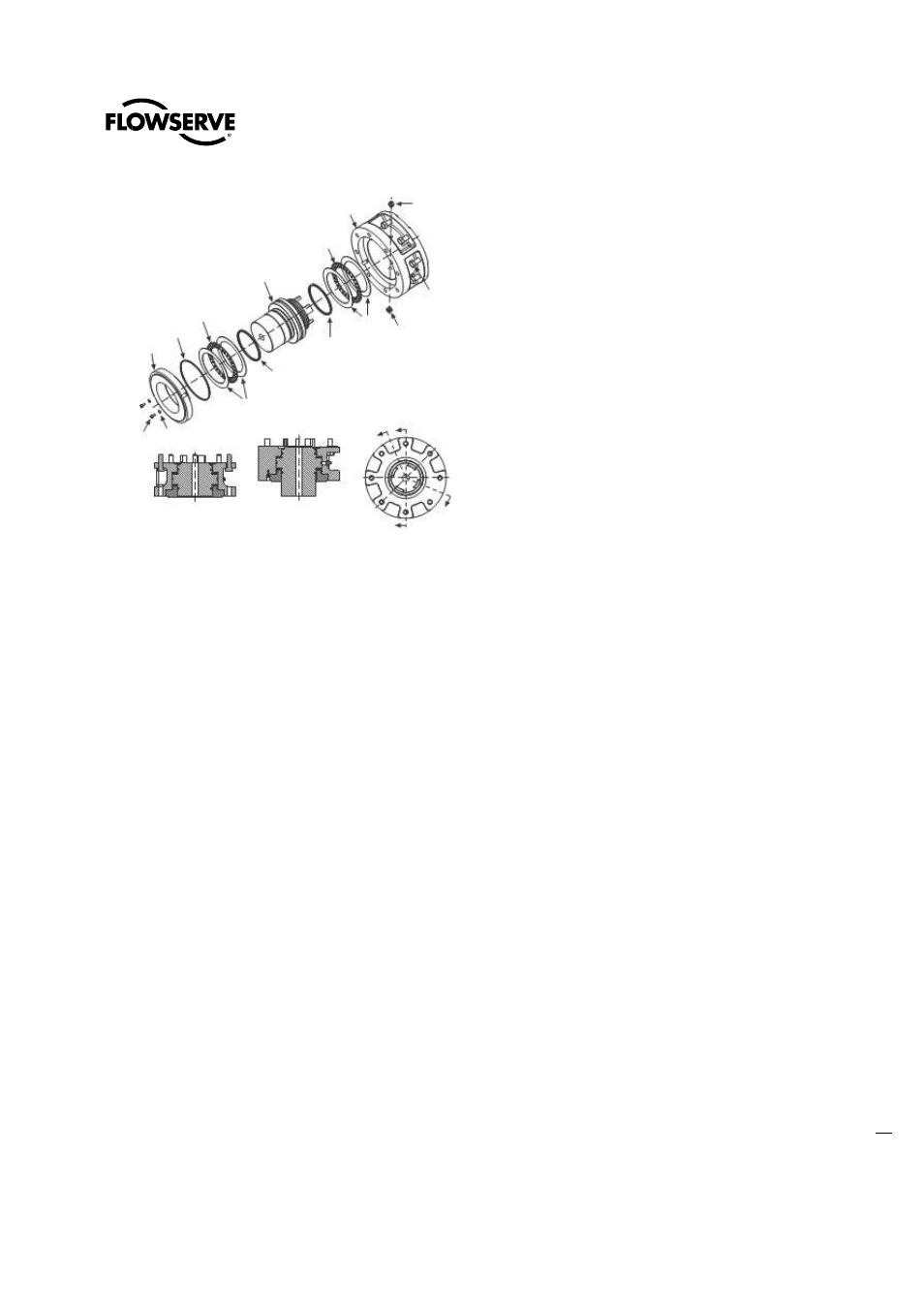

Figura 3.9 – Esploso della base di spinta (solo MX-140/MX-150)
Installazione meccanica su valvola o riduttore 3.2
N.B.: Per ulteriori dettagli, vedere bollettino LMENIM2314, Manutenzione e parti di ricambio MX.
Per agevolare l'installazione dell'attuatore su una valvola o un riduttore, eseguire ciò che segue:
• Verificare che le dimensioni della flangia di montaggio siano adatte alla base dell'attuatore. La flangia deve
essere perpendicolare allo stelo della valvola o all'albero di ingresso del riduttore.
• Verificare che la boccola sia adatta allo stelo della valvola o all'albero d'ingresso. Per boccole filettate, è
consigliabile farle scorrere lungo tutto lo stelo per verificarne l'aderenza. Gli alberi dotati di chiavetta o multirighe
devono scorrere senza intoppi anche con la chiavetta installata.
• Verificare che la madrevite si incastri bene allo stelo della valvola o all'albero di ingresso una volta montata. Di
norma, la lunghezza minima dell'incastro è di 1,5 volte il diametro dello stelo.
• Verificare che i tiranti o i bulloni di montaggio siano della lunghezza adatta allo spessore della piastra.
• Verificare le specifiche della bulloneria di tipo inglese:
• Vite a testa cava come da ASTM A 574 e ANSI 18.3.
• Vite a testa cilindrica esagonale come da SAE J429 Grado 5
• Verificare le specifiche della bulloneria per il tipo metrico: viti a testa cilindrica cava ed esagonale secondo la
classe di resistenza 12.9.
• Pulire e lubrificare lo stelo della valvola o l'albero di ingresso.
• Verificare la presenza di adeguate strutture di sollevamento e imbracatura sul sito dell'installazione.
N.B.: Non utilizzare il volantino per sollevare l'attuatore.
Montaggio (Basi di tipo "B"): Sola coppia 3.2.1
Vedere Figure 3.1 - 3.5.
1. Verificare che la bussola sia ben fissata all'interno del canotto con un anello di ritegno.
2. Calare l'attuatore sullo stelo della valvola o del riduttore. Allineare chiavetta e stelo con scanalatura e foro
corrispondenti nella boccola.
3. Verificare la corrispondenza delle flange di adattamento per il montaggio dell'attuatore con quelle della valvola.
4. Fissare l'attuatore all'adattatore di montaggio della valvola con appositi bulloni.
