Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
12
STOP
SI
SI
SI
CAMBIA FINECORSA IN
CHIUSURA?
CHIUDERE
VALVOLA-OK?
SALVA POSIZIONE
DI CHIUSURA OK?
Disinnestare attuatore;
Ruotare volantino verso
finecorsa
“CHIUSURA”
NO
NO
NO
SI
SI
SI
CAMBIA FINECORSA
IN APERTURA?
APRIRE
VALVOLA-OK ?
SALVA POSIZIONE DI
APERTURA OK?
Ruotare volantino verso
finecorsa di
“APERTURA”
NO
NO
NO
SI
SI
IMPOSTARE PRECISIONE
DI POSIZIONE?
POSIZIONE XXX%
APERTO
SETUP?
Accesso modo
“SETUP”
NO
NO
NO
SI
ESCI DALLA
CONFIGURAZIONE?
100%
STATO OK
NO

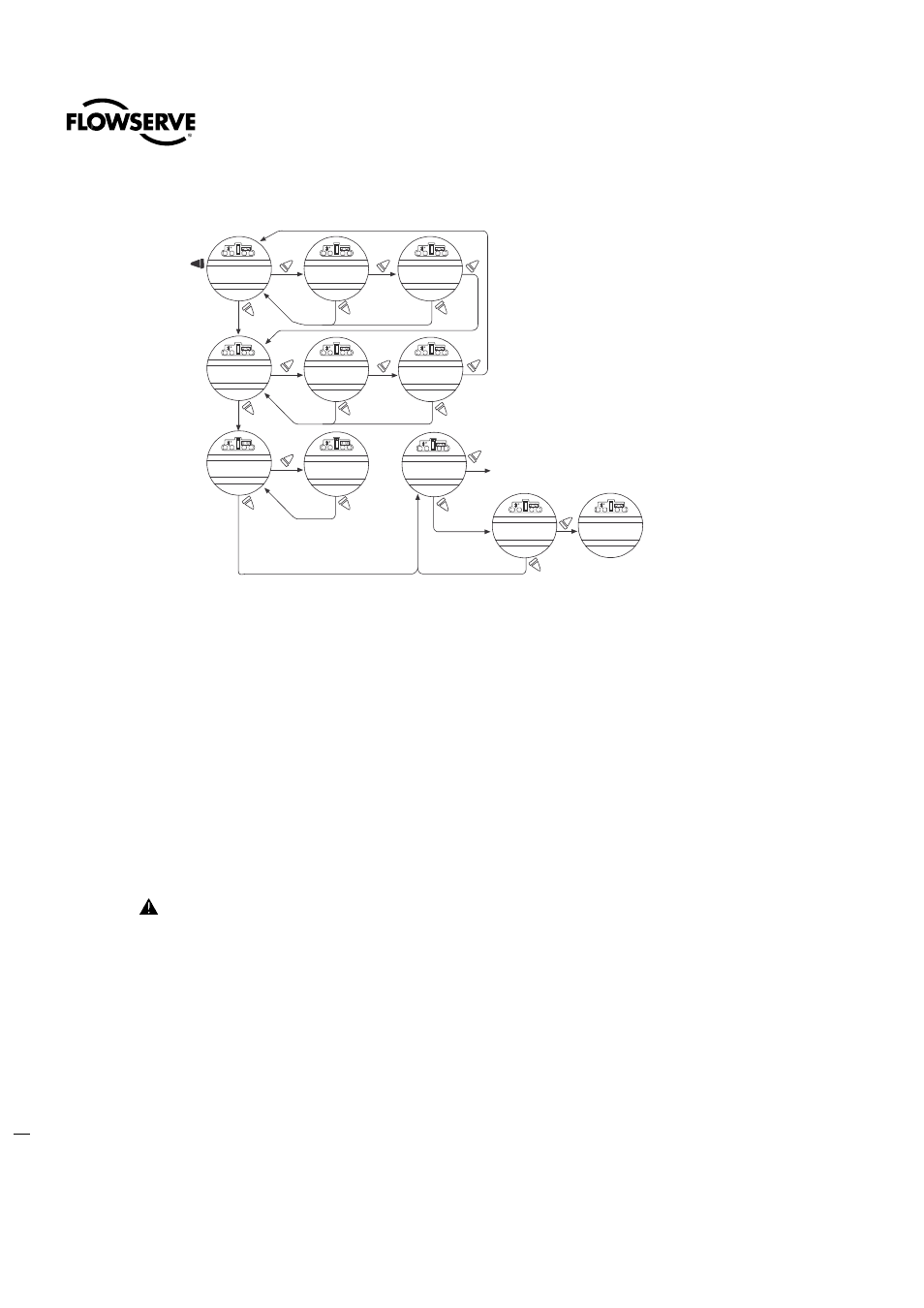

Figura 2.2 – Funzionamento a volantino
Opzione DDC
2.2
Nelle seguenti istruzioni resta sottinteso che siano già impostati tutti i parametri dell'opzione DDC, tranne
l'indirizzo.
1. Impostati i finecorsa di posizione, restare in modo “SETUP”. Se non lo si è già, accedervi come descritto
nell'apposito Capitolo 2.1.1, Accesso al modo Setup.
2. A “MODIFICA CONFIGURAZIONE?”, selezionare “SI,”
3. visualizzando il relativo menu. Scegliere “NO” fino a “MODIFICA RETE DDC?” quindi “SI”. Verrà così
visualizzato il relativo menu.
4. Scegliere “SI” a ogni proposta del menu fino a “INDIRIZZO DDC OK?”. Quindi scegliere “NO.”
5. Inserire un indirizzo da 1 a 250 continuando a scegliere “NO” fino ad arrivare a quello desiderato. Si può anche
mantenere il selettore in direzione “NO", facendo scorrere automaticamente il numero fino all'indirizzo
desiderato.
ATTENZIONE: L'indirizzo di rete deve essere inserito come da scheda di incarico dell'utente.
Tale scheda deve corrispondere alle specifiche del contratto. Lo stesso indirizzo non potrà essere utilizzato in
nessun altro punto di quella rete.
L'indirizzo DDC non deve essere impostato per uscire dal setup.
Verifica delle impostazioni
2.3
1. Portare la valvola alla posizione di “CHIUSO” completo. Verificare che il relativo LED (di default VERDE) si
accenda appena raggiunto il finecorsa, e la posizione valvola appaia come “0% APERTO.”
2. Portare la valvola alla posizione “APERTO” completo. Verificare che il relativo LED (di default ROSSO) si
accenda appena raggiunto il finecorsa, e la posizione valvola appaia come “100% APERTO.”
