Flowserve MX Limitorque - Manuale (Pagina 22)

Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
22
MAX SPESSORE = 1.0
NON SUPERARE
5
NON
SUPERARE 4.0
NON
SUPERARE 5
NON SUPERARE
Ø 8.2
DIMENSIONARE
PER VITE M3
DIMENSIONARE
PER VITE M3
TERMINALE A
FORCELLA E A SCATTO
TERMINALE A
OCCHIELLO
NON SUPERARE
7.6
3 X VITI M5
54X VITI M3
3X RONDELLE A MOLLA
M5
54X RONDELLE A
MOLLA M3
FIGURA 3.13
L'UTILIZZO DI RONDELLE A MOLLA E' RICHIESTO
IN APPLICAZIONI DI MAGGIOR SICUREZZA.

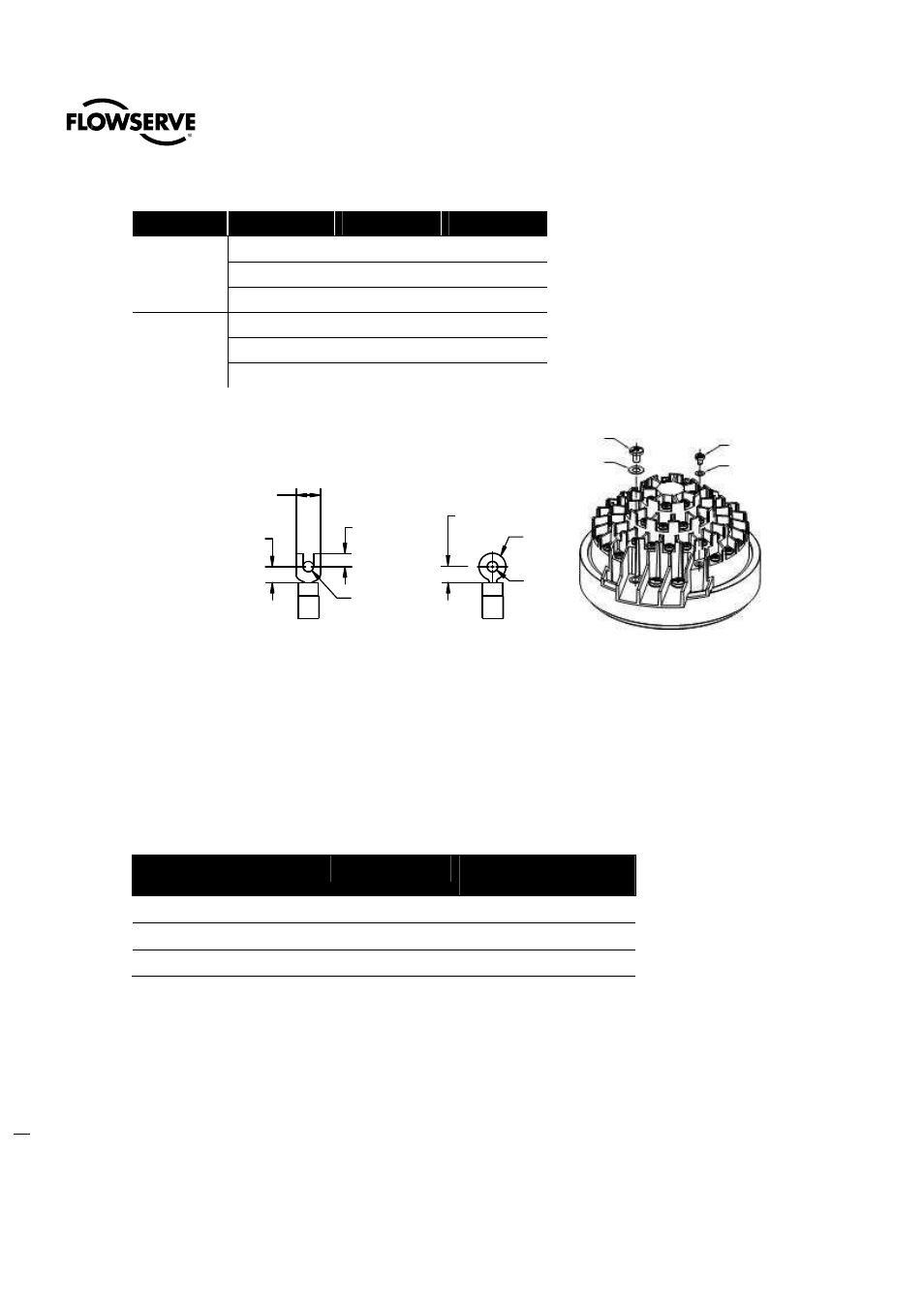

Figura 3.11 – Parametri blocco terminale; terminali alimentazione
Descrizione L1 L2 L3
Parametri
standard
30 AMP 20 AMP 15 AMP
8 Awg/10 mm 2 10 Awg/6 mm 2 14 Awg/2.5 mm 2
600 VAC RMS 150 VDC
Parametri di
maggior
sicurezza
27 AMP 18 AMP 13.5 AMP
8 Awg/10 mm 2 10 Awg/6 mm 2 14 Awg/2.5 mm 2
500 VAC RMS 150 VDC
Figura 3.12 – Limiti dimensionali connettore terminale controllo
N.B.: Per i risultati migliori, Limitorque raccomanda l'utilizzo dei seguenti connettori: Thomas and Betts #RZ22-6.
N.B.: E' possibile utilizzare fabbricanti alternativi soltanto se le dimensioni rispettano quelle della Figura 3.12.
La Tabella 3.2 riporta la tensione massima consentita e i parametri per i terminali di comando del blocco terminale.
Tabella 3.2 – Parametri blocco terminale; terminali controllo
Fila bassa tensione Parametri standard Parametri di maggior
sicurezza
1 punto 1-16, 50 Volt 0.5 AMP AC RMS 0.45 AMP AC RMS
2 punti 17-35, 125 Volt 0.5 AMP AC RMS 0.45 AMP AC RMS
3 e 4 punti 36-54, 250 Volt 5 AMP AC RMS 4.5 AMP AC RMS
