A VALVOLA CHIUSA Oppure A VALVOLA APERTA
TORNARE A STOP TORNARE A STOP
1. Spostare il selettore rosso su
“LOCALE” e quello nero nella direzione desiderata. Sull'LCD apparirà:
2. Una volta raggiunto il finecorsa della valvola
“CHIUSO” o “APERTO”, riportare il selettore rosso su “STOP” e
completare l'impostazione dei finecorsa. Vedere Figura 3.23.
N.B.: Una volta impostati i finecorsa, l'attuatore può essere manovrato elettricamente da comandi in remoto. E'
anche possibile operare in locale autoritenuto. Controllare il funzionamento dell'attuatore per verificare che le
impostazioni di coppia e finecorsa siano soddisfacenti. Mettere il selettore su “LOCALE” e ruotare quello di
“APERTO/CHIUSO” per far funzionare l'attuatore in modo “elettrico”.

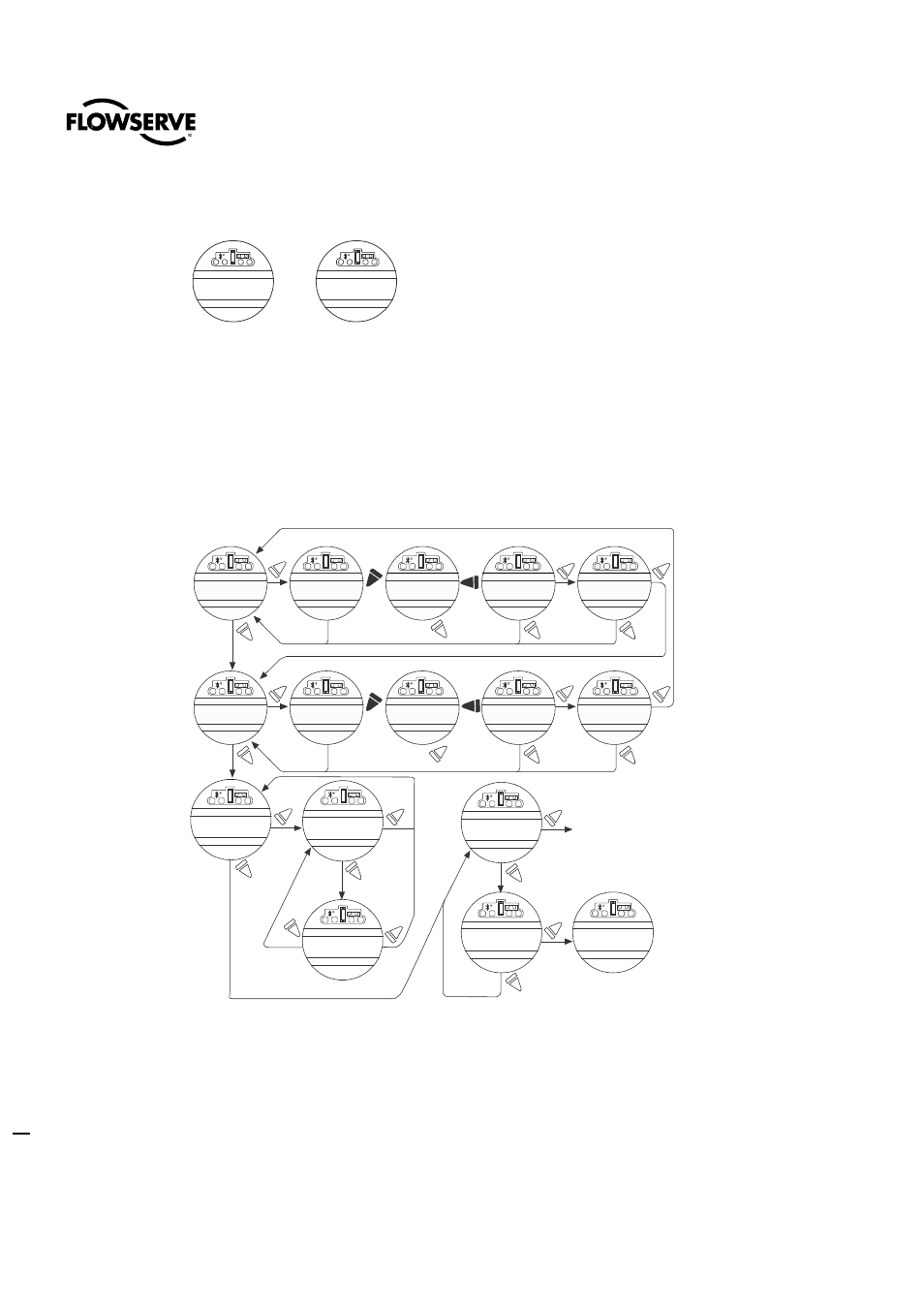

Figura 3.23 – Configurazione posizione - funzionamento elettrico
“NO ” funziona in direz.
chiusura
“SI ” funziona in direz.
apertura
SI SI SI
Passa a
STOP
NO NO NO
NO
SI SI SI Passa a
STOP
SI NO NO
NO
SI SI SI
NO NO NO
SI
SI
NO
NO
LOCALE
LOCALE
CAMBIA FINECORSA IN
CHIUSURA?
CAMBIA FINECORSA IN
APERTURA?
APRIRE VALVOLA OK?
SALVA POSIZIONE IN
APERTURA?
IMPOSTARE PREC.
DI POSIZIONE?
POSIZIONE XXX%
APERTO?
SETUP?
Accesso modo “SETUP”
100% APERTO STATO
OK?
ESCI DALLA
CONFIGURAZIONE?
POSIZIONE XXX.X%
APERTO?
APRIRE VALVOLA OK?
APRIRE VALVOLA OK? A VALVOLA APERTA
TORNARE A STOP
CHIUDERE
VALVOLA OK?
A VALVOLA CHIUSA
TORNARE A STOP
SALVA POSIZIONE IN
CHIUSURA?
