Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
10
SI SI SI Passa a STOP STOP
CHIUDERE
VALVOLA-OK?
A VALVOLA CHIUSA
TORNARE A STOP
CHIUDERE
VALVOLA-OK?
SALVA POSIZIONE
DI CHIUSURA OK? CAMBIA FINECORSA IN
CHIUSURA? LOCALE
“NO ” attiva
direzione chiusura NO
NO NO NO NO
SI Passa a SI SI STOP
CAMBIA FINECORSA IN
APERTURA?
APRIRE VALVOLA
OK ?
A VALVOLA APERTA
TORNARE A STOP
APRIRE VALVOLA-
OK ?
SALVA POSIZIONE DI
APERTURA OK?
LOCALE
SI “SI ” attiva
direzione apertura NO NO NO NO
SI SI SI
IMPOSTARE PRECISIONE
DI POSIZIONE?
POSIZIONE XXX%
APERTO ? SETUP? Accesso modo “SETUP ”
NO NO NO
SI SI
100% APERTO,
STATO OK?
ESCI DALLA
CONFIGURAZIONE ?
NO POSIZIONE
XXX.X% APERTO?
NO
L'unità non funziona con il selettore rosso su "REMOTO" fino a che i due contatti di finecorsa non sono impostati.
La configurazione corrente dei parametri dell'attuatore/valvola può essere visualizzata accedendo al modo
"SETUP".
Accesso al modo setup 2.1.1
1. Ruotare il selettore rosso su "STOP".
2. Entro 10 secondi, mettere il selettore nero di controllo su “SI”, poi su “NO”, quindi di nuovo su “SI”
(rapidamente, in non più di un paio di secondi).
3. Sull'LCD apparirà per 10 secondi il messaggio “SETUP?” In caso di mancata azione entro quel lasso di
tempo, l'unità si azzererà.
4. Utilizzare il selettore nero per rispondere “SI” o “NO” alle domande che appariranno sul display.
Funzionamento elettrico 2.1.2
Questa funzione permette una calibrazione semplice e rapida. Per impostare i finecorsa elettricamente, accedere alla
modalità “MODIFICA CONFIGURAZIONE?” attraverso il modo “SETUP”.
1. Accedere a "SETUP" come descritto nell'apposito Capitolo 2.1.1.
2. Quando sullo schermo apparirà “MODIFICA CONFIGURAZIONE?” selezionare “SI.”
3. In tal modo verrà visualizzato il relativo menu. Scegliere “NO” fino a che non comparirà “MODIFICA
POSIZIONE.” Quindi si potrà scegliere se impostare per prima la posizione di chiusura o di apertura.
4. Scegliere “SI.” Apparirà “CHIUDERE” o “APRIRE VALVOLA - OK?”.
5. Ruotare il selettore rosso su "LOCALE" e quello nero nella direzione desiderata. Appariranno le
schermate illustrate in Figura 2.1.
6. Una volta che la valvola avrà raggiunto la posizione desiderata, riportare il selettore rosso su “STOP” e
completare la calibrazione.
Le impostazioni di posizione sono ora complete. L'attuatore può essere attivato elettricamente per vedere se
funziona nel modo stabilito.

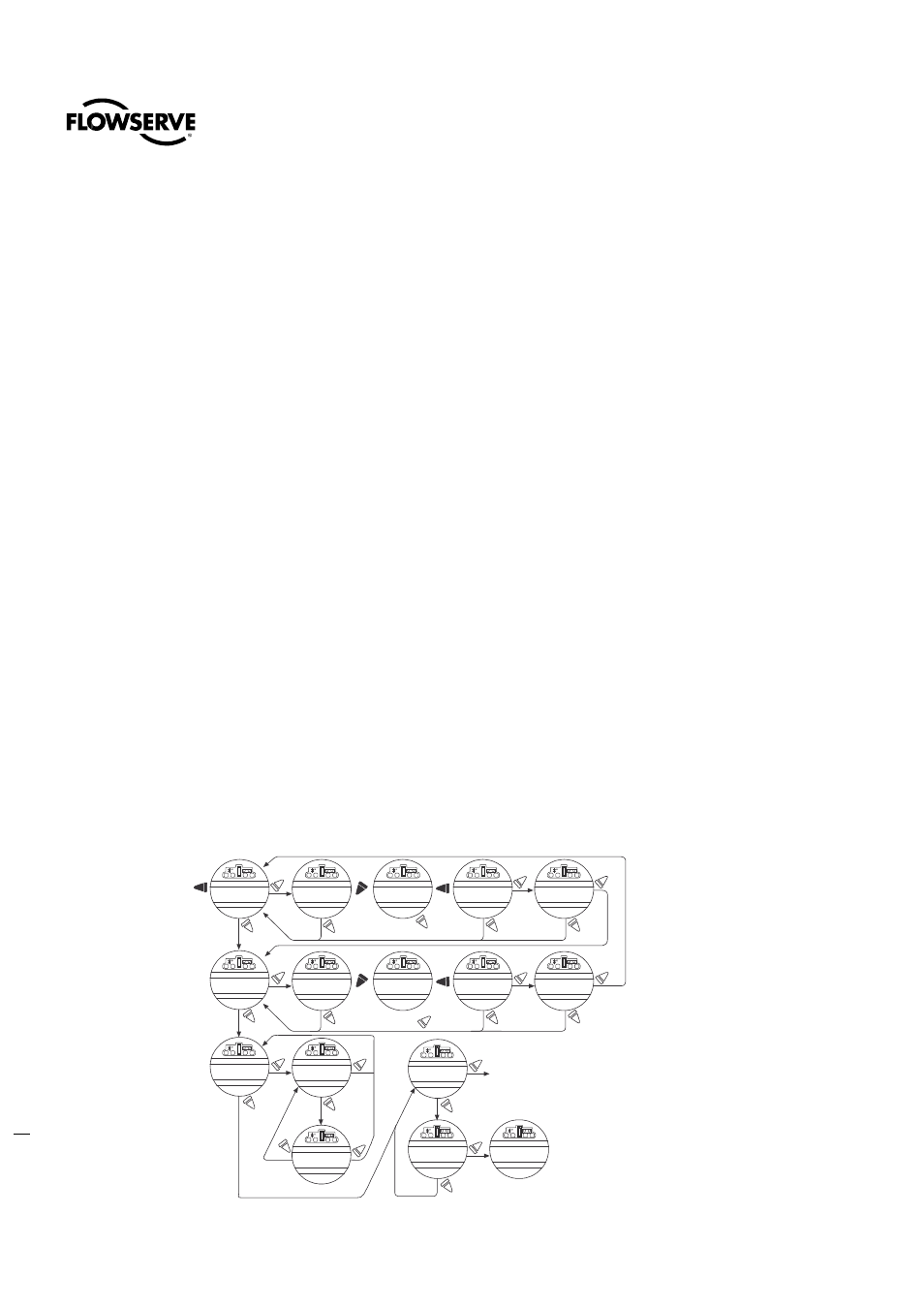

Figura 2.1 – Funzionamento elettrico
