Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
26

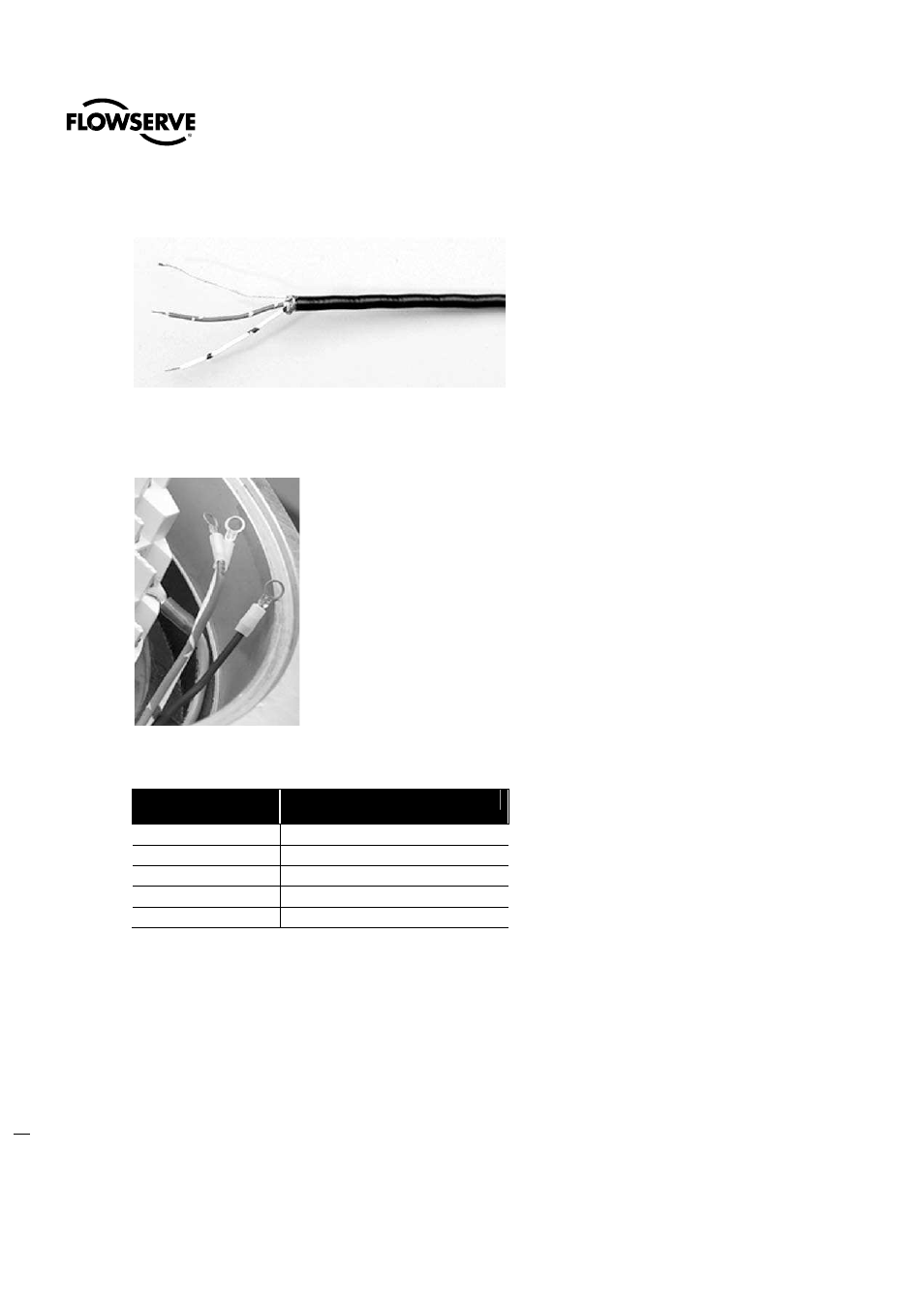

Figura 3.17 – Rimozione rivestimento dai conduttori e applicazione termoretraibil
Figura 3.18 – Connettori ad occhiello
Tabella 3.4 – Connessioni topologia di rete
Numero blocco
terminale
DDC
4 DATA-A1* (-)
5 DATA-A1 (+)
14 DATA-A2* (-)
13 DATA-A2 (+)
3 Protezione sovracorrente
In termini di tensione, DATA è negativo, rispetto a DATA*.
N.B.: La protezione da sovracorrente deve essere messa a terra per essere efficace.
N.B.: Mettere a terra ogni segmento del cablaggio in un solo punto per evitare anelli di massa che possono creare
problemi al sistema. Verificare che l'attuatore sia messo a terra in modo adeguato.
Limitorque definisce una messa a terra locale efficace il bullone M3 posto nell'alloggiamento accanto al blocco
terminale. Vedere figura 3.21.
N.B.: La messa a terra di sicurezza non deve subire disturbi.
N.B.: La schermatura non è sufficiente per evitare induzione di tensione su cavi di segnale dalle linee di
alimentazione.
Un diagramma di cablaggio rete per un anello si trova in Figura 3.20.
