Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
14
Canotto
Piastra
d'appoggio
Base MX
Bussola
Anello di ritegno

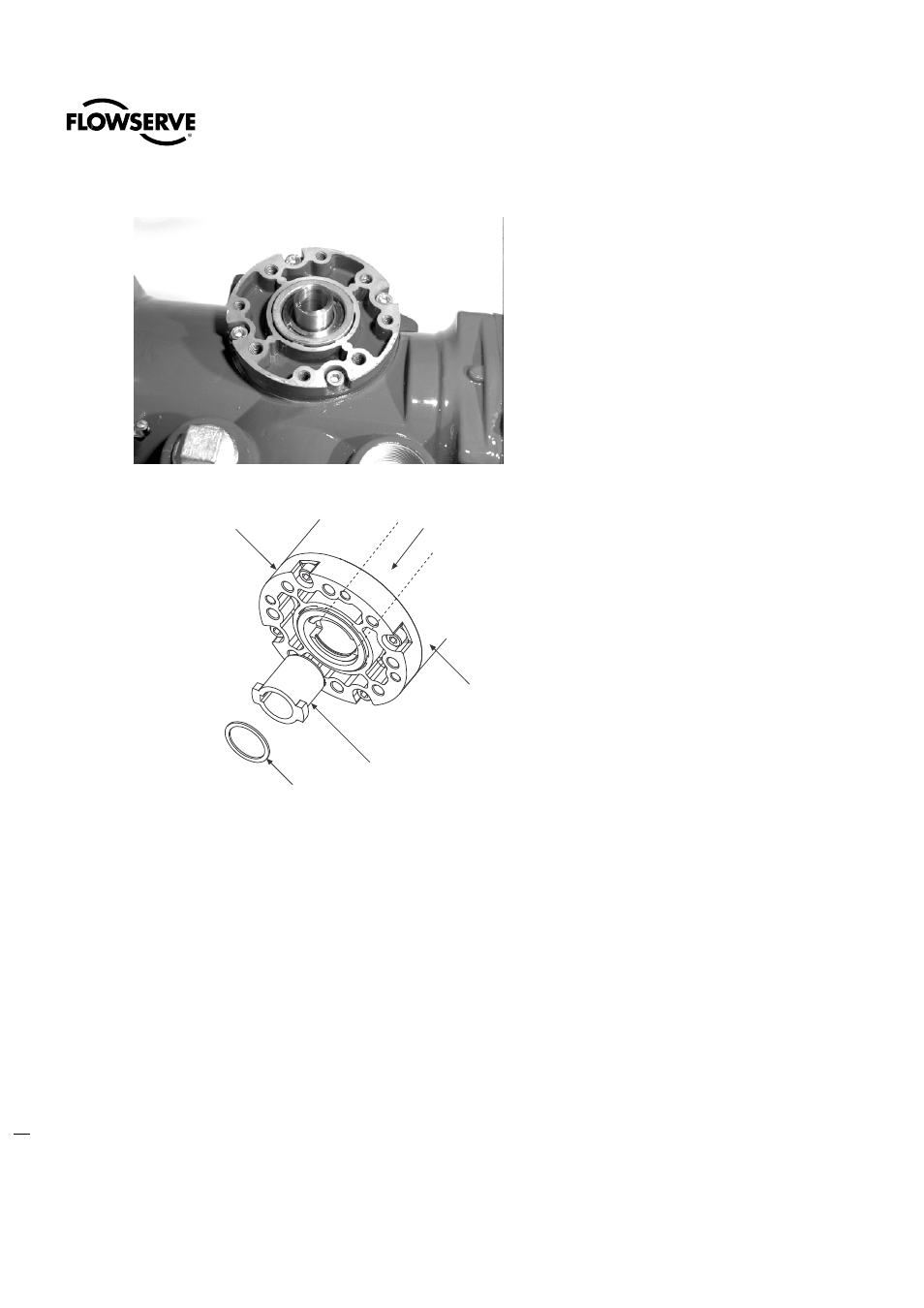

Figura 3.2 – Base B4E
Figura 3.3 – Esploso delle basi B4/B4E (in fig.: MX-05)
Disassemblaggio
1. Rimuovere l'anello di ritegno (base B4), o l'anello spirometallico (base B4E) che trattiene la bussola nel canotto.
2. Rimuovere la bussola. Se ciò risulta difficile, inserire un attrezzo adatto nel canotto attraverso il foro e e dare
colpi leggeri fino ad allentarlo dalla parte del volantino.
3. Lavorare la bussola per adattarla allo stelo valvola o all'albero d'ingresso del riduttore (vedere LMITSS2326,
Prestazione e dimensioni dell'MX per la massima capacità dello stelo). Lasciare spazio sufficiente perché si
infili senza intoppi.
Riassemblaggio
1. Ripulire bene e ingrassare leggermente la bussola.
2. Ricollocarla nel canotto verificando che si inserisca nei tenoni.
3. Rimuovere l'anello di ritegno (base B4), o l'anello spirometallico (base B4E).
Base B1 opzionale (non disponibile per MX-85, MX-140 e MX-150)
Per aumentare la tolleranza dello stelo è possibile aggiungere un gruppo base di coppia opzionale. Esso è fornito
con foro e chiavetta fissi, conformemente a quanto stabilito da ISO 5210.
Disassemblaggio
