Editing di profili
1 1 2
1 3
1 4
1 4.1 1 4.2 1 4.3
1 5
1 6

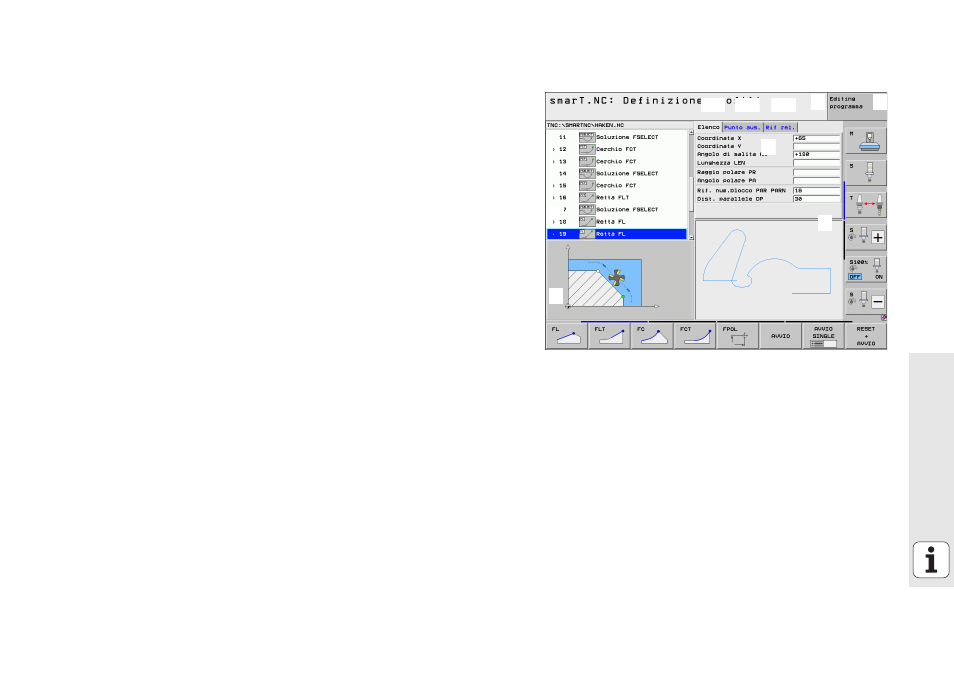

1 Riga d'intestazione: testo del modo operativo, messaggi d'errore
2 Modo operativo attivo in background
3 Struttura ad albero (Treeview), in cui vengono rappresentati in modo
strutturato i rispettivi elementi di profilo
4 Finestra maschera con i rispettivi parametri: nella programmazione
profili FK possono essere presenti fino a quattro maschere:
„ 4.1 : Maschera panoramica
Include le possibilità di inserimento maggiormente utilizzate
„ 4.2 : Maschera dettagliata 1
Include le possibilità di inserimento per punti ausiliari (FL/FLT) o
per dati del cerchio (FC/FCT)
„ 4.3 : Maschera dettagliata 2
Include le possibilità di inserimento per riferimenti relativi (FL/FLT)
o per punti ausiliari (FC/FCT)
„ 4.4 : Maschera dettagliata 3
Disponibile solo con FC/FCT, include le possibilità di inserimento
per riferimenti relativi
5 Finestra grafica ausiliaria, in cui il parametro attivo viene
rappresentato graficamente
6 Finestra grafica, in cui i profili programmati vengono rappresentati
subito dopo che la maschera è stata memorizzata
