Definizione della sagoma
U Selezionare tramite softkey la sagoma da definire
U Definire nella maschera i parametri necessari: selezionare il successivo
campo di inserimento con il tasto ENT o con il tasto "freccia verso il
basso"
U Memorizzare i parametri: premere il tasto END

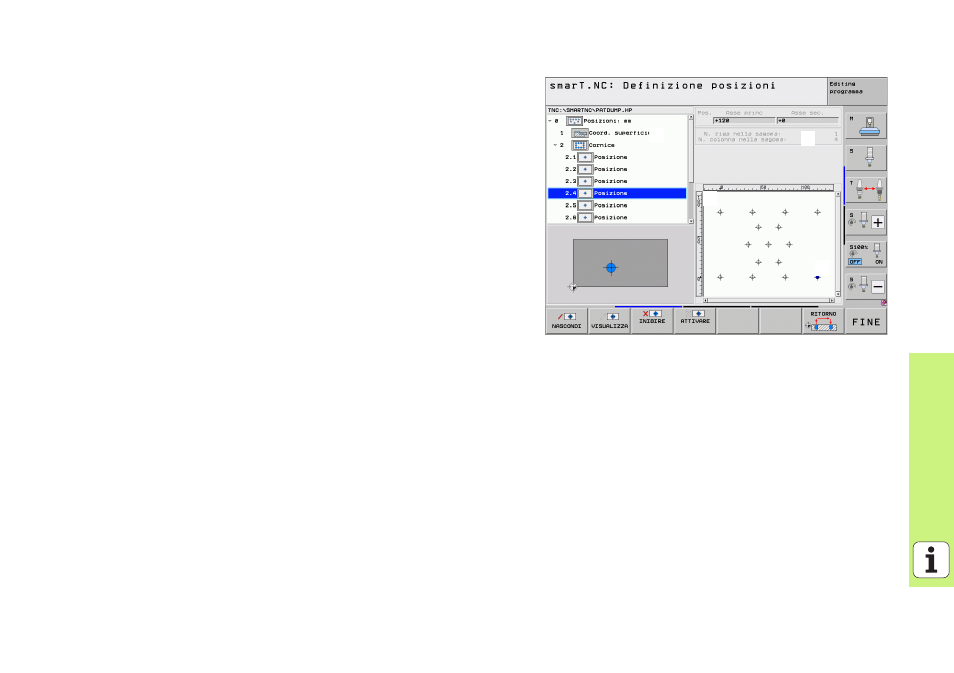

Dopo che una qualsiasi sagoma è stata inserita tramite maschera,
smarT.NC la rappresenta simbolicamente come icona sulla parte sinistra
dello schermo in Treeview
1 .
Nella parte inferiore destra dello schermo 2 la sagoma viene
rappresentata graficamente subito dopo la memorizzazione dei
parametri.
Aprendo il Treeview con il "tasto freccia a destra", tramite il "tasto freccia
in basso" è possibile selezionare ciascun punto all'interno della sagoma
precedentemente definita. smarT.NC visualizza il punto selezionato a
sinistra evidenziato in blu nella grafica a destra (
3 ). A titolo informativo,
nella parte superiore destra dello schermo 4 vengono visualizzate anche
le coordinate cartesiane del punto selezionato.
