173
Definizione
delle po
sizi
oni di
lavo
ra
z
io
n
e

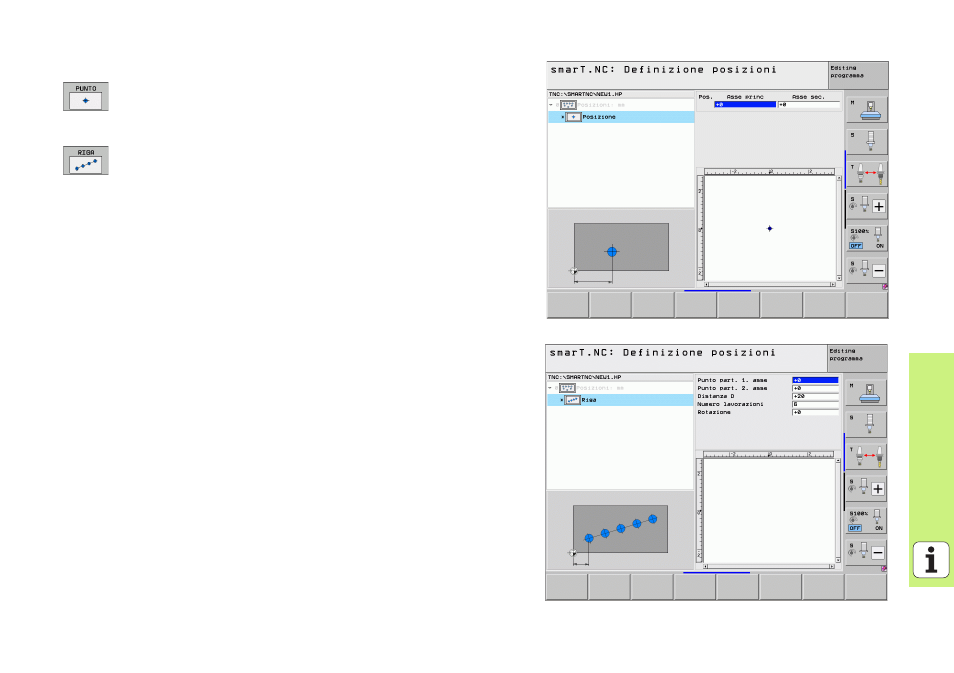

Punto singolo, cartesiano
U X : coordinata nell'asse principale del piano di lavoro
U Y : coordinata nell'asse secondario del piano di lavoro
Riga singola, diritta o ruotata
U Punto part. 1. asse : coordinata del punto di partenza della
riga nell'asse principale del piano di lavoro
U Punto part. 2. asse : coordinata del punto di partenza della
riga nell'asse secondario del piano di lavoro
U Distanza : distanza tra le posizioni di lavorazione. Il valore può
essere inserito con segno positivo o negativo
U Numero di lavorazioni : numero totale delle posizioni di
lavorazione
U Rotazione : angolo di rotazione intorno al punto di partenza
inserito. Asse di riferimento: asse principale del piano di
lavoro attivo (ad es. X con asse utensile Z). Il valore può
essere inserito con segno positivo o negativo
