204

Gestione di file DXF (op

z

ione

sof

tw

a

re

)

Divisione, allungamento e riduzione di elementi di profilo

Se gli elementi di profilo da selezionare non terminano nello stesso punto
sul disegno, il corrispondente elemento di profilo deve essere prima
diviso. Questa funzione è automaticamente disponibile nel modo di
selezione di un profilo.

Procedere come descritto di seguito:

U

L'elemento di profilo raccordato è selezionato, quindi marcato in colore
blu

U

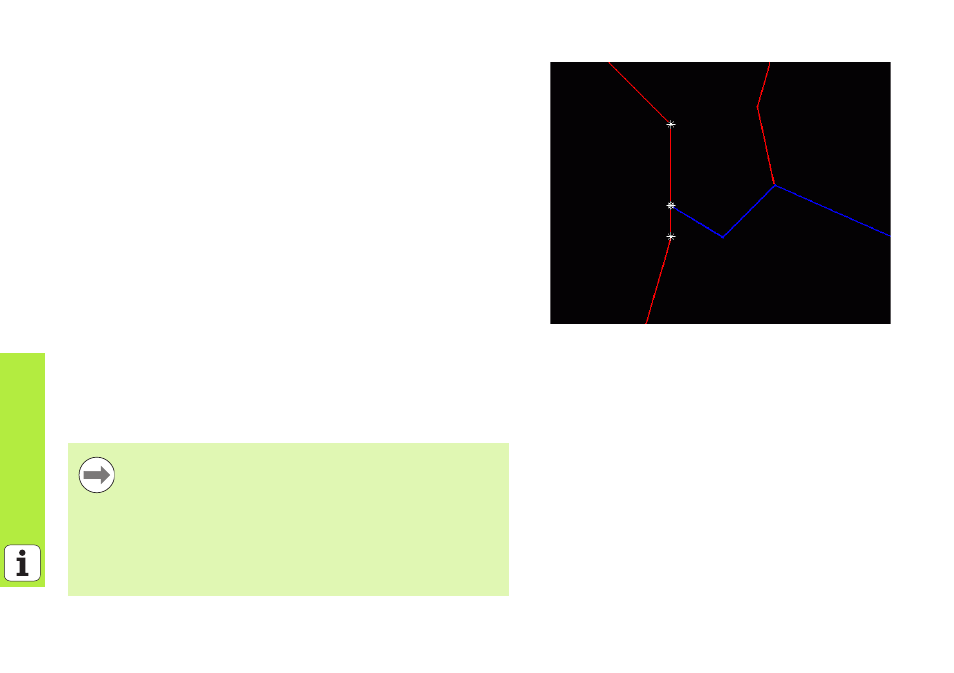

Cliccare sull'elemento di profilo da dividere: il TNC indica il punto
d'intersezione con un asterisco con cerchio e i punti finali selezionabili
con un asterisco semplice

U

Tenendo premuto il tasto CTRL cliccare sul punto d'intersezione: il TNC
divide l'elemento di profilo sul punto d'intersezione e maschera di
nuovo i punti. Eventualmente il TNC allunga o accorcia l'elemento di
profilo raccordato fino al punto d'intersezione tra i due elementi

U

Cliccare di nuovo l'elemento di profilo diviso: il TNC visualizza
nuovamente il punto d’intersezione e i punti finali

U

Cliccare il punto finale desiderato: il TNC marca in colore blu l'elemento
ora diviso

U

Scegliere l'elemento di profilo successivo

Se l'elemento di profilo da allungare/accorciare è una
retta, il TNC allunga/accorcia l'elemento di profilo in modo
lineare. Se l'elemento di profilo da allungare/accorciare è
un arco di cerchio, il TNC allunga/accorcia l'arco di cerchio
in modo circolare.

Per utilizzare queste funzioni, devono essere già
selezionati almeno due elementi di profilo, affinché la
direzione sia definita in modo univoco.
