Unit 275 Scanalatura profilo
Con la scanalatura profilo si possono lavorare scanalature di profili aperti
e chiusi che sono stati definiti in un programma .HC, o generati con il
Convertitore DXF.

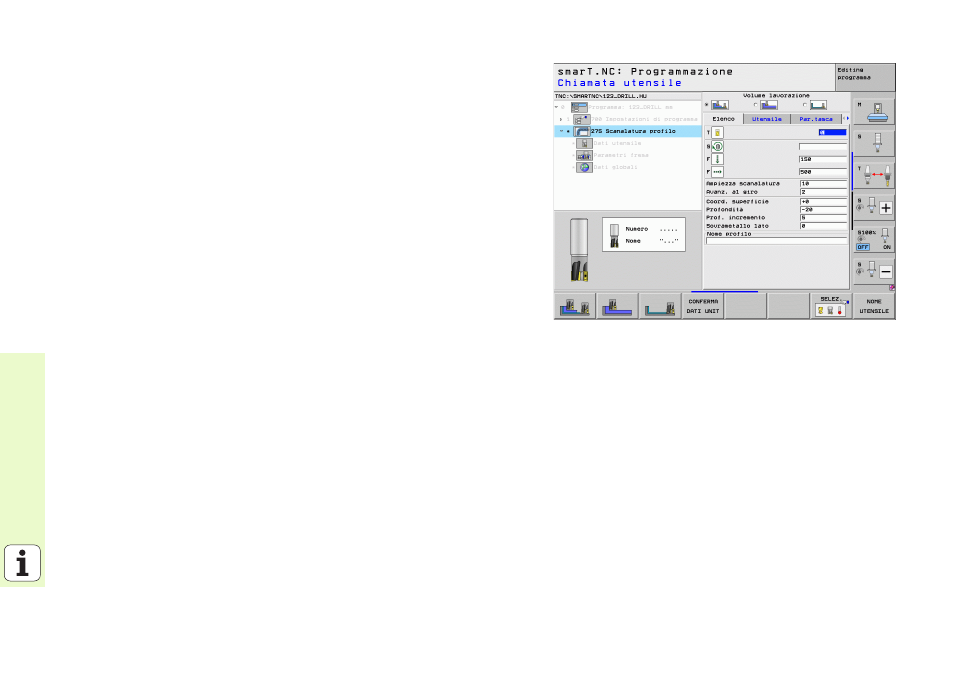

Parametri nella maschera Elenco:
U T : numero oppure nome utensile (commutabile tramite softkey)
U S : numero di giri del mandrino [giri/min] o velocità di taglio [m/min]
U F : avanzamento in accostamento in profondità [mm/min], FU [mm/giro]
o FZ [mm/dente]
U F : avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]
U Tipo fresatura : fresatura concorde, fresatura discorde o lavorazione
con pendolamento
U Larghezza scanalatura : inserire la larghezza della scanalatura; se la
larghezza è uguale al diametro dell'utensile, il TNC trasla l'utensile solo
lungo il profilo definito
U Avanz. al giro : valore della quale il TNC sposta l'utensile per ogni giro
nella direzione di lavorazione
U Coord. superficie : coordinata della superficie del pezzo cui si
riferiscono le profondità indicate
U Profondità : profondità di fresatura
U Prof. incremento : quota dei singoli accostamenti dell'utensile
U Sovrametallo lato : sovrametallo per finitura
U Nome profilo : nome del file profilo (.HC), che deve essere lavorato. Se
è disponibile l'opzione Convertitore DXF, questa consente di generare
un profilo partendo direttamente dalla maschera
