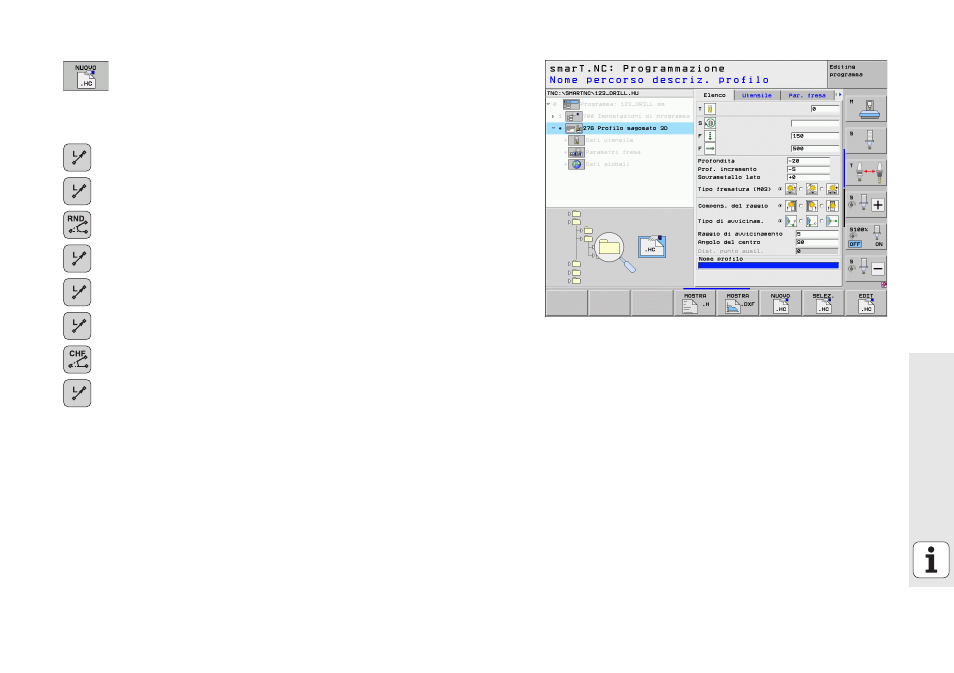

U Il campo di inserimento Nome profilo è attivo. Creare un
nuovo programma profilo: smarT.NC visualizza una finestra
in primo piano per l'inserimento del nome del profilo.
Inserire il nome del profilo e confermarlo con il tasto ENT,
ora smarT.NC si trova nel modo Programmazione
U Con il tasto L definire il punto di partenza del profilo in X e Y:
X=10, Y=10, salvare con il tasto END
U Con il tasto L avvicinarsi al punto 2 : X=90, salvare con il tasto
END
U Con il tasto RND definire il raggio di arrotondamento di 8 mm
e salvarlo con il tasto END
U Con il tasto L avvicinarsi al punto 3 : Y=80, salvare con il tasto
END
U Con il tasto L avvicinarsi al punto 4 : X=90, Y=70, salvare con
il tasto END
U Con il tasto L avvicinarsi al punto 5 : Y=10, salvare con il tasto
END
U Con il tasto CHF definire lo smusso di 6 mm e salvarlo con il
tasto END
U Con il tasto L avvicinarsi al punto finale 6 : X=10, salvare con
il tasto END
U Salvare il programma del profilo con il tasto END: ora
smarT.NC si trova di nuovo nella maschera per la definizione
della lavorazione profilo
U Salvare l'intera lavorazione profilo con il tasto END. La
lavorazione profilo è completamente definita
U Provare il programma creato ed eseguirlo come descritto in
precedenza
