113

Definizione delle

la

v

or

a

zion

i

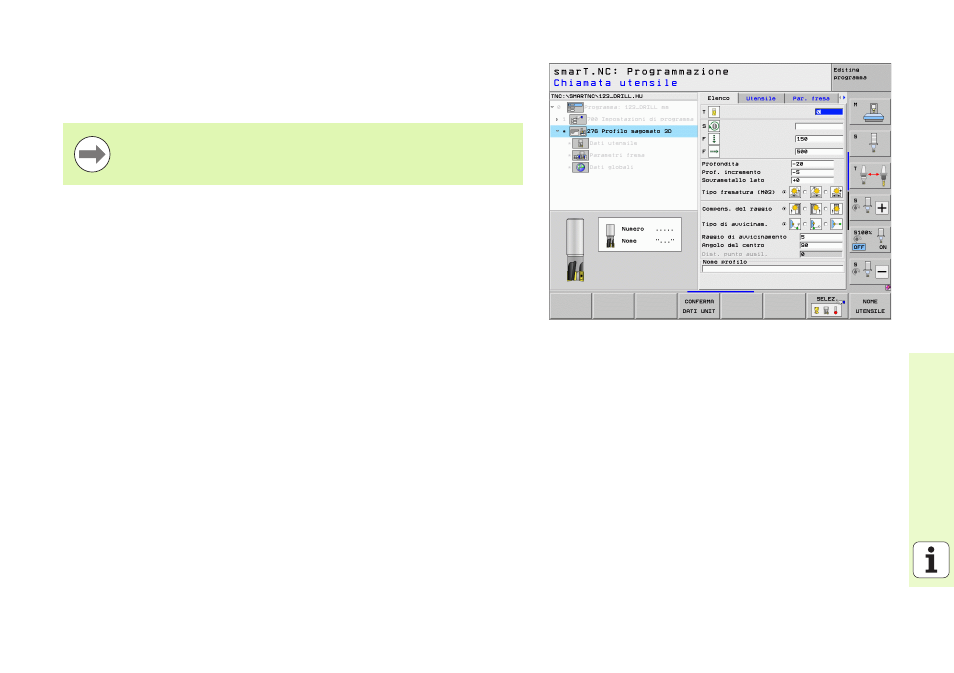

Unit 125 Contornatura profilo

Con la contornatura profilo si possono lavorare profili aperti e chiusi che sono
stati definiti in un programma .HC, o generati con il Convertitore DXF.

Parametri nella maschera Elenco:

U

T

: numero oppure nome utensile (commutabile tramite softkey)

U

S

: numero di giri del mandrino [giri/min] o velocità di taglio [m/min]

U

F

: avanzamento in accostamento in profondità [mm/min], FU [mm/giro]

o FZ [mm/dente]

U

F

: avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]

U

Coord. superficie

: coordinata della superficie del pezzo cui si

riferiscono le profondità indicate

U

Profondità

: profondità di fresatura

U

Prof. incremento

: quota dei singoli accostamenti dell'utensile

U

Sovrametallo lato

: sovrametallo per finitura

U

Tipo fresatura

: fresatura concorde, fresatura discorde o lavorazione

con pendolamento

U

Compens. del raggio

: lavorazione del profilo con correzione a sinistra,

correzione a destra o senza correzione

U

Tipo di avvicinam.

: avvicinamento tangenziale su un arco di cerchio

o avvicinamento tangenziale su una retta o avvicinamento
perpendicolare al profilo

U

Raggio di avvicinamento

(efficace solo se è selezionato l'avvicinamento

tangenziale su un arco di cerchio): raggio del cerchio di avvicinamento

Scegliere il punto iniziale e finale del profilo in modo che ci sia
spazio sufficiente per i movimenti di avvicinamento e
allontanamento!
