Definizione dei
pr
o
fili

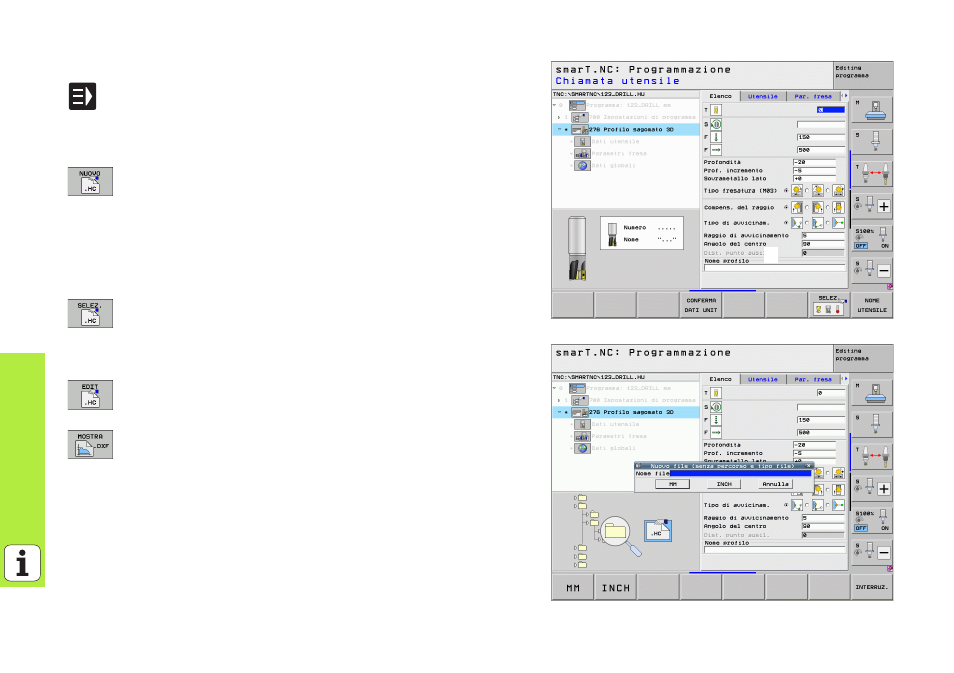

Avvio della programmazione dei profili da una maschera
U Selezionare il modo operativo smarT.NC
U Selezionare un passo di lavorazione qualsiasi in cui siano
richiesti programmi di profilo (UNIT 122, UNIT 125)
U Selezionare il campo di inserimento in cui si deve definire il
nome del programma di profilo ( 1 , vedere figura)
U Per creare un nuovo file: inserire il nome del file (senza il
tipo), confermare con il softkey NUOVO
U Confermare l'unità di misura del nuovo programma di profilo
nella finestra in primo piano con il tasto MM oppure INCH:
smarT.NC apre un programma di profilo nell'unità di misura
scelta, poi entra nella programmazione dei profili e avvia
automaticamente la definizione del pezzo grezzo definita nel
programma unit (definizione della superficie di disegno)
U Per selezionare un file HC esistente: premere il softkey
SELEZ. HC: smarT.NC visualizza una finestra in primo piano
con i programmi di profilo esistenti. Selezionare uno dei
programmi di profilo visualizzati e confermare con il tasto
ENT o con il pulsante OK nella maschera
U Per modificare un file HC già selezionato:: premere il
softkey INSERIRE: smarT.NC avvia direttamente la
programmazione di profili
U Per creare un file HC con il convertitore DXF: premere il
softkey MOSTRA DXF: smarT.NC visualizza una finestra in
primo piano con i file DXF esistenti. Selezionare uno dei file
DXF visualizzati e confermare con il tasto ENT o con il
pulsante OK: il TNC avvia il convertitore DXF, con cui si può
selezionare il profilo desiderato e salvare direttamente nella
maschera il nome del profilo (vedere "Gestione di file DXF
(opzione software)" a pagina 190).
