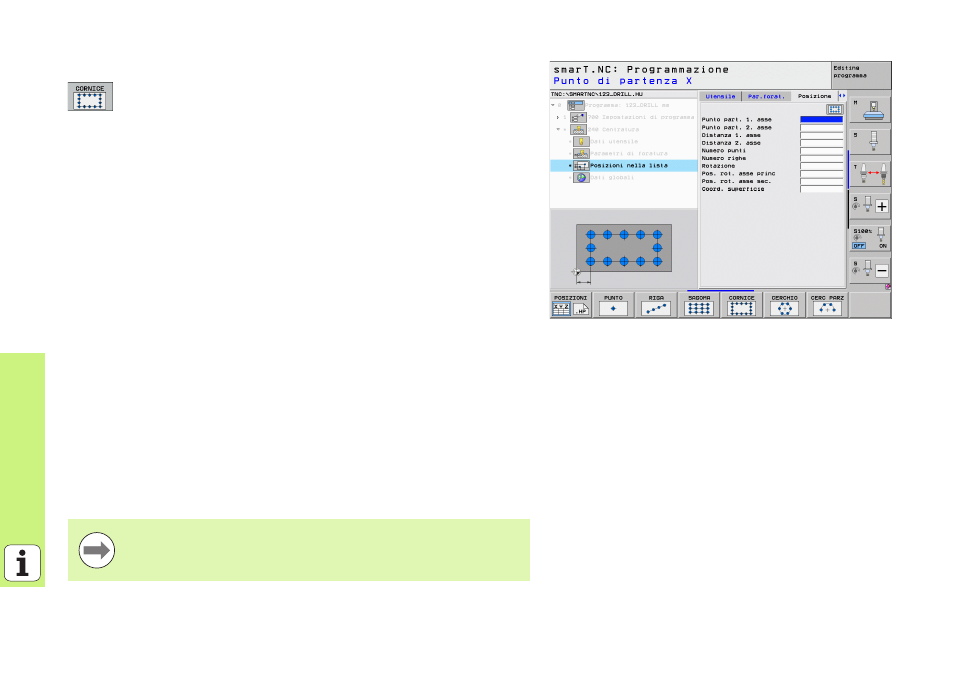

Cornice diritta, ruotata o distorta
U Punto part. 1. asse : coordinata del punto di partenza della
cornice 1 nell'asse principale del piano di lavoro
U Punto part. 2. asse : coordinata del punto di partenza della
cornice 2 nell'asse secondario del piano di lavoro
U Distanza 1. asse : distanza delle posizioni di lavorazione
nell'asse principale del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
U Distanza 2. asse : distanza delle posizioni di lavorazione
nell'asse secondario del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
U Numero righe : numero totale di righe della cornice
U Numero colonne : numero totale di colonne della cornice
U Rotazione : angolo di rotazione con cui tutta la cornice viene
ruotata intorno al punto di partenza inserito. Asse di
riferimento: asse principale del piano di lavoro attivo (ad es.
X con asse utensile Z). Il valore può essere inserito con
segno positivo o negativo
U Rotazione asse principale : angolo di rotazione con cui
esclusivamente l'asse principale del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo.
U Rotazione asse secondario : angolo di rotazione con cui
esclusivamente l'asse secondario del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo.
U Coord. superficie : coordinata della superficie del pezzo
I parametri Rotazione asse principale e Rotazione asse
secondario
agiscono in modo additivo rispetto a una
Rotazione di tutta la cornice già eseguita.
