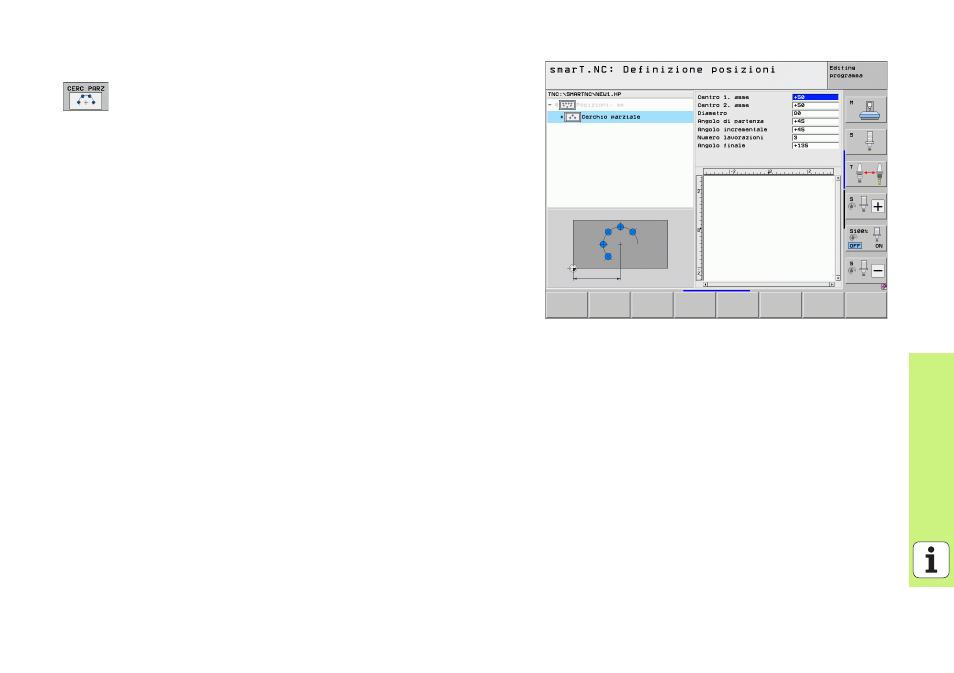

Cerchio parziale
U Centro 1. asse : coordinata del centro del cerchio 1 nell'asse
principale del piano di lavoro
U Centro 2. asse : coordinata del centro del cerchio 2 nell'asse
secondario del piano di lavoro
U Diametro : diametro del cerchio
U Angolo di partenza : angolo polare della prima posizione di
lavorazione. Asse di riferimento: asse principale del piano di
lavoro attivo (ad es. X con asse utensile Z). Il valore può
essere inserito con segno positivo o negativo
U Passo angolare : angolo polare incrementale tra due posizioni
di lavorazione. Il valore può essere inserito con segno
positivo o negativo. Una modifica del passo angolare
provoca automaticamente una modifica dell'angolo finale
definito
U Numero di lavorazioni : numero totale delle posizioni di
lavorazione sul cerchio
U Angolo finale : angolo polare dell’ultimo foro. Asse di
riferimento: asse principale del piano di lavoro attivo (ad es.
X con asse utensile Z). Il valore può essere inserito con
segno positivo o negativo. Una modifica dell'angolo finale
provoca automaticamente una modifica del passo angolare
eventualmente definito in precedenza
